文 |《财经》记者 陈伊凡

编辑 |谢丽容

8月12日,美国商务部工业和安全局(BIS)发布一项暂时终极规则。该规则中,对四项新兴和底子技能创建了新的出口管制,管制缘故原由是国家安全。

暂时终极规则,即(interim final rulus,IFR),指的是由联邦机构发布的规则,在发布后见效,无需起首就规则的实质内容征求公众意见。IFR在告急情况和其他必要时利用,可以资助加快羁系流程,以快速实行具有束缚力的羁系要求。后续会根据效果决定是否举行调解,有肯定限期性。一位资深状师的分析是,这个暂时终极规则可以被视为是对中国的暂行条例。

“这四项技能中,最让外界关注的是EDA软件。该规则规定,对用于开发全栅场效应晶体管的晶体管(GAAFET)结构的EDA软件举行出口管制。”

EDA,即电子计划主动化。这是挑拨用盘算机辅助计划(CAD)软件,来完成超大规模集成电路芯片的功能计划、综合、验证、物理计划(包罗结构、布线、版图、计划规则查抄等)等流程的计划方式。EDA工具贯穿整个集成电路生产流程,位于这个流程的上游,半导体的计划、装备的研发、芯片的生产和制造,都必要用到EDA工具。

GAAFET工艺是进入2纳米制程之后的主流工艺架构。在摩尔定律下,集成电路上可容纳的晶体管数目约莫每18个月就会增长一倍,针对差异制程阶段,有差异的主流工艺架构,也就有差异的EDA工具。

在此之前,主流的工艺架构不绝是FinFET,即鳍式场效应晶体管,FinFET工艺在22纳米制程之后成为半导体的主流工艺架构,不绝连续到5纳米制程。

多位半导体行业人士告诉《财经》记者,这一规则对中国芯片计划公司来说影响最大。

美国这份规则中,所提到的GAAFET结构的EDA软件,是全部半导体公司在进入先辈制程后都无法避开的一个环节。

这意味着,中国必要用到先辈制程芯片的公司,如AI芯片公司、挖矿芯片公司等,未来有大概在2纳米、3纳米制程及以下的芯片计划上进程受阻。不外,2纳米、3纳米制程是现在开始辈的芯片制程,中国公司还在突破5纳米和7纳米制程中,短期影响不大。

另一类大概受到影响的公司是三星和台积电。有半导体行业人士向《财经》记者表现,三星和台积电在GAAFET工艺上的EDA工具利用也会受到这一规则的影响,好比,三星假如与中国公司在GAAFET工艺上贸易相助,就会受到限定。现在,涉及GAAFET工艺举行芯片生产的,紧张是三星和台积电。

本年6月30日,三星电子公布,其旗下的华城工厂已经利用3纳米全围绕栅极(以下简称GAA)制程工艺节点开始量产首批芯片,三星成了环球首家量产3纳米芯片的半导体晶圆代工厂。先不说三星这次3纳米GAA芯片良率怎样,这也意味着环球3纳米进程往前推进了关键的一步。台积电则公布将在2022年下半年量产3纳米芯片的操持。作为环球第一家公布启动2纳米工艺研发的代工厂,台积电预计于2025年开始生产2纳米芯片。

只管EDA工具的市场规模只有大概不到100亿美元,相比于5000亿美元的半导体产业,可谓是九牛一毛。但EDA环节非常关键,它深入到半导体计划生产的各环节,固然市场规模不大,但不可或缺。

上海交大中国质量研究院客座研究员,北京联讯动力咨询公司总司理林雪萍在一篇文章中形貌EDA工具的紧张性是,在芯片那么小的空间举行结构、走线和事前分析,犹如在一个米粒上刻出航空母舰模子那样。

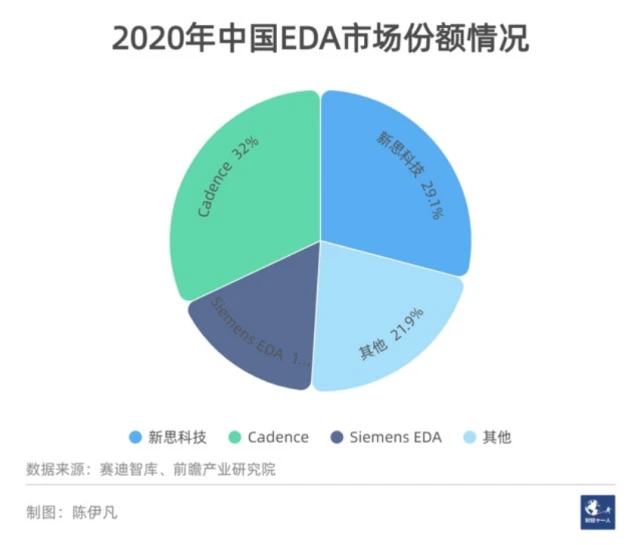

根据第三方数据分析机构前瞻产业研究院统计,环球EDA市场有约莫80%被新思科技、Cadence和Mentor Graphics三家国外公司霸占。此中,新思科技和Cadence总部在美国。中国也是这三家EDA公司的紧张市场。根据第三方研究机构赛迪智库的统计,2020年,中国的EDA市场中,Cadence的市场份额为32%,其次为新思科技,为29.1%,Siemens EDA排名第三,为16.6%。

不外,近些年,中国EDA产业发展较快,赛道内的公司正在徐徐增多,比方华大九天、概伦电子、芯华章和广立微电子等。

但一位EDA范畴的资深专家告诉《财经》记者,国内许多现实应用大部分停顿在IC仿真验证的环节,以点工具公司为主。EDA流程繁复,必要长时间的积累,融合是现在的趋势,哪怕是EDA巨头新思科技、Cadence,也是通过三十多年不绝收购形成现在的规模和职位。

现在,一些头部企业的产业基金正在做这方面的结构,以华为为例,华为通过哈勃投资正在对EDA范畴举行重点投资结构,比方九同方微电子、无锡飞谱电子和立芯软件。这些公司都还在初创阶段,以立芯软件为例,这家公司所做的是EDA的数字流程里一项点工具,属于芯片计划的模块结构阶段。

上述EDA范畴专家告诉《财经》记者,这是一项不错的技能,但也存在肯定的题目:起首,间隔工业化仍有一段间隔;其次,点工具的公司很难单独生存下来,其必要得到其他厂家的输入数据、同时其输出数据也要被厂商承认。

中国要创建一个覆盖EDA全流程的生态链,做好这件变乱非常紧张,进入3纳米以下先辈制程的路,另有很长的路要走。

(《财经》记者顾翎羽对本文亦有贡献)
