美国公布对华实验出口新禁令：涉及EDA软件、氧化镓等四项技能

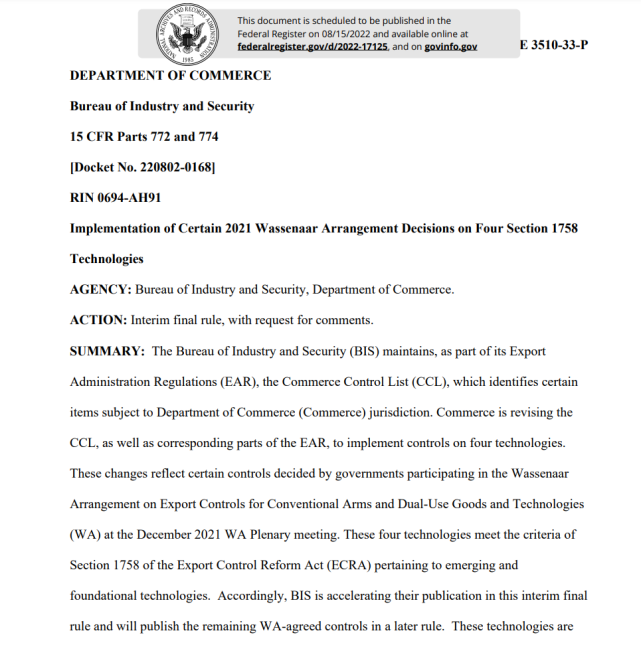

美国本地时间8月12日，美国商务部工业和安全局（BIS）在《联邦公报》中披露了一项新增的出口限定临时终极规则，涉及先辈半导体、涡轮发动机等范畴。

该禁令对具有GAAFET（围绕栅极场效应晶体管）结构的集成电路所必须的EDA/ECAD软件、以金刚石和氧化镓为代表的超宽禁带半导体质料、包罗压力增益燃烧（PGC）在内的四项技能实验了新的出口管制。

美国商务部主管工业与安全的副部长Alan Estevez先容称，使半导体和发动机等技能可以大概更快、更高效、更长时间，以及在更恶劣条件下运行的科技进步，大概会在商业和军事环境中“改变游戏规则”。

GAAFET相干EDA软件

EDA/ECAD指的是用于计划、分析、优化和验证集成电路或印刷电路板性能的电子盘算机辅助软件。早在8月3日，芯智讯就报道了“美国将对华断供GAAFET技能相干的EDA工具”的消息。此次禁令公布也进一步印证了该消息。

什么是EDA？

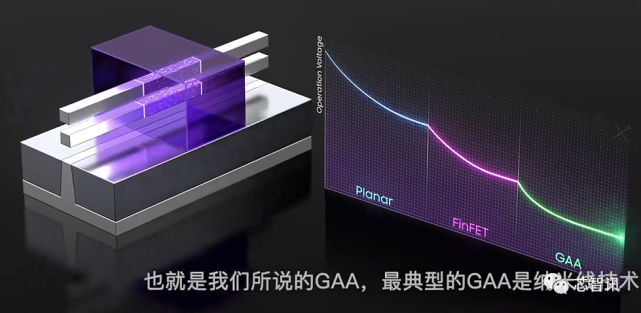

作为FinFET的继续者，GAAFET被以为是批量生产3nm及以下半导体制程工艺的关键技能。本年6月尾，三星已公布率先量产基于GAAFET技能的3nm工艺。而台积电现在正在量产的3nm仍然是基于FinFET技能，预计将会在2nm导入GAAFET技能。

也就是说，美国此次的禁令将限定可以被用于3nm及以下先辈半导体制程工艺芯片计划的EDA软件的对华出口。此举将限定中国芯片计划厂商向3nm及以下先辈制程的突破。

BIS现在还正在征求公众意见，以确定ECAD的哪些特定功能在计划砷化镓场效应晶体管电路时特别有效，以确保美国政府可以大概有效实行该法规。

氧化镓和金刚石

至于宽带隙半导体质料氧化镓（Ga2O3）和金刚石（包罗碳化硅SiC）：氮化镓和碳化硅是生产复杂微波、毫米波器件或高功率半导体器件的紧张质料，有大概制造出更复杂的器件，可以大概遭受更高的电压或温度。

现在，以碳化硅和氮化镓为代表的化合物半导体受到的关注度非常高高，它们在将来的大功率、高温、高压应用场所将发挥传统的硅器件无法实现的作用。特别是在将来三大新兴应用范畴(汽车、5G和物联网)之一的汽车方面，会有非常广阔的发展远景。但是，氧化镓依附其比碳化硅和氮化镓拥有更宽的禁带，使得该种化合物半导体在更高功率的应用方面具有独特上风。

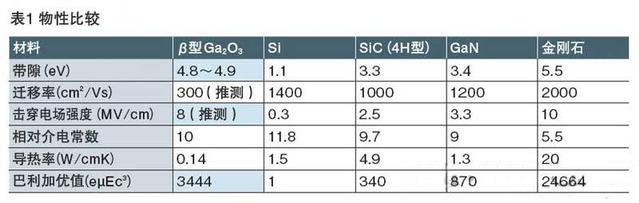

氧化镓是一种宽禁带半导体，禁带宽度Eg=4.9eV，远超碳化硅(约3.4eV)、氮化镓(约3.3eV)和硅(1.1eV)，其导电性能和发光特性良好，因此，其在光电子器件方面及大功率场景有广阔的应用远景。固然，氧化镓迁徙率和导热率低，特别是导热性能是其紧张短板。不外，相对来说，这些缺点对功率器件的特性不会有太大的影响，这是由于功率器件的性能紧张取决于击穿电场强度。

△Ga2O3的结晶形态确认紧张有α、β、γ、δ、ε五种，此中，β结构最稳固。与Ga2O3的结晶生长及物性相干的研究陈诉大部分都利用β结构。β-Ga2O3的击穿电场强度约为8MV/cm，是Si的20多倍，相当于SiC及GaN的2倍以上。

相对于硅质料、氮化镓、碳化硅等，金刚石半导体质料的禁带宽度更是高达5.45 eV，最大上风在于更高的载流子迁徙率(空穴:3800 cm2V-1s-1，电子:4500 cm 2V-1s-1) 、更高的击穿电场(>10 MVcm-1 )、更大的热导率( 22 WK-1cm-1)，其本征质料上风是具有自然界最高的热导率以及最高的体质料迁徙率，可以满意将来大功率、强电场和抗辐射等方面的需求，是制作功率半导体器件的理想质料。在智能电网、轨道交通等范畴有着广阔的应用远景。

不外据北京科技大学新质料技能研究院教授李成明先容，金刚石现在实现商业应用尚有较大间隔。金刚石质料的高本钱和小尺寸是制约金刚石功率电子学发展的紧张停滞。举例而言，CVD 制备中掺氮的金刚石单晶薄片( 6 mm×7 mm) 的位错密度现在可低至400 cm-2 ; 但金刚石异质外延技能的晶圆达4~8 英寸时，位错密度仍高达近107 cm-2量级，高缺陷密度还是一个寻衅。

压力增益燃烧

压力增益燃烧（PGC）这项技能有大概将燃气涡轮发动机的服从进步10%以上，大概会影响航空航天、火箭和高超音速导弹体系。PGC技能利用各种物理征象，包罗共振脉冲燃烧、定容燃烧和爆震，从而在燃烧室中产生有效压力，同时斲丧雷同的燃烧量。

BIS现在无法确认生产中的任何发动机是否利用该技能，但已经有大量研究指向埋伏的生产。

编辑：芯智讯-浪客剑
