【芯视野】引领仪器装备财产“突围”，国产半导体责无旁贷

集微网消息，2月21日，总书记就加强底子研究做出紧张指示，要打好科技仪器装备、操纵体系和底子软件国产化攻坚战，鼓励科研机构、高校同企业开展团结攻关，提拔国产化更换水平和应用规模，夺取早日实现用我国自主的研究平台、仪器装备来办理庞大底子研究标题。

仪器装备范畴的自主可控，一时间引起各界广泛关注。无论从构建新发展格局的长远须要，照旧当下应对外部“卡脖子”风险的角度看，仪器装备攻坚战都势在必行，而在这一庞大“战役”中，本土半导体财产必将负担极其紧张的任务。

壹引其纲，万目皆张

当前，高端仪器装备如电子显微镜、质谱/色谱/光谱仪、CT断层扫描仪、X射线断层仪等整机及其关键原质料、零部件供应链，仍旧相称水平上被西欧发达国家把持。

如许的现状，一方面固然是干系地区底子科学研究本事的折射。很多本日应用广泛的仪器装备，追根溯源，每每是各个大学或工业实验室为了捕捉某一物理天下征象而自行发挥创意DIY的产物，西欧学术界的开放氛围，也极其有利于这种技术性认知（craft-knowing）的涌现。科技史家Brian Cathcart就曾记述二十世纪前期剑桥大学卡文迪许实验室的氛围，指出“无论在这个范畴知道些什么，不管是技能、装备、数学工具，乃至理论，它都是被某处的某个人知道的....不光云云，它还须要继承讨论、挑衅和检验，偶然是在讨论上，偶然是在其他活动中。对于原子物理学的任何标题或困难，在卡文迪许的某个地方，你肯定能找到答案。”

而在试验装置显现出实用代价后，西欧底子工业本事，又可以或许与核心创新精密团结，渐渐将其迭代为商业产物，NI、力科（LeCroy）等皆为经典案例，而历经数十年发展，西欧仪器装备财产早已形成科学与工艺紧耦合的极度制造（extreme manufacturing）策源地。

不外另一方面，西欧仪器装备范畴上风得以长期维持，也离不开其对厥后者使出的很多“阴招”。

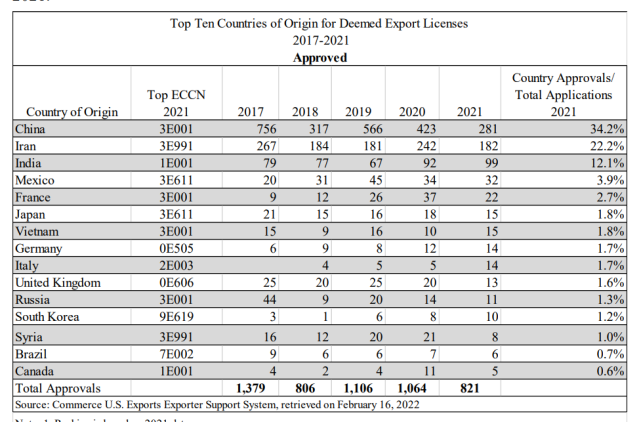

为了巩固其绝对领先职位，美国多年来也非常积极地使用单边、多边技能管制体系控制干系物项流入我国，乃至在2006年后推出所谓的“视同出口”（deemed export）规则，规定特定国家公民在美学习EAR管制物项技能知识，也必须申请商务部审批允许，积年向美商务部工业与安全局（BIS）提交的视同出口允许证申请，约50%为中国公民提交。

美国对中美科技范畴职员、商业往来的“精准调控”，使我国不得不投入大量资源举行国外已成熟工艺和技能的跟踪研仿，“重新发明轮子”，显着延缓了干系范畴科学仪器的研制速率。只管历经攻关，不少关键仪器装备与国际先历水平的差距并未显着缩小，乃至有进一步扩大的伤害。

在研发苦苦追赶的同时，国产仪器装备应用规模也不尽人意，中高端仪器装备仍旧大量依赖入口，比方海关编码9030的“示波器、频谱分析仪及其他用于电量丈量或查验的仪器和装置”，2022年入口总额44.7亿美元，商业逆差则到达22亿美元。

值得注意的是，只管各类仪器装备使用的理化征象和量纲千差万别，但来自物理天下的模仿信号，通常都须要在举行模仿数字转换后才气供人类纪录、分析，因此高性能的模仿-数字转换体系，可以说是仪器装备财产发展的核心支点，犹如《吕氏春秋》所言，“壹引其纲，万目皆张”。

不外在我国呆板、化学、光学等底子工业取得长足进步的配景下，高速高精度数模转换芯片（ADC）、FPGA芯片等仪器装备的“短板”也已益发凸显，在这一范畴，我国半导体财产理当大有作为。

高端ADC芯片可成“突破口”

正如上文所述，高端模仿数字芯片，对仪器装备自主自强具有“纲举目张”的庞大代价。

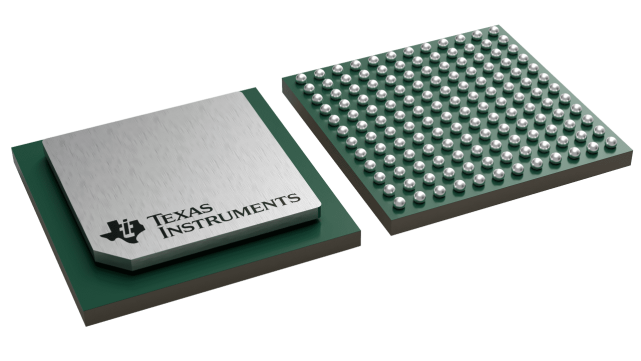

以ADC芯片为例，在核技能研究等范畴，为得到充实的物理信息，对仪器中ADC芯片采样率和垂直分辨率指标都有极高的要求。现在，干系规格的高速高精度ADC芯片，根本被ADI和TI这两家美企把持，而其顶级产物，也均被列为两用物品受到出口管制，国内很难获取。

而更为外界认识的FPGA芯片，瓦森纳协议等机制也按其管脚数、传输速率举行了限定。作为逻辑器件，FPGA芯片的性能不光由操持决定，更与生产工艺干系，更先辈的制程带来更低的阈值电压和功耗、更快的运行速率，现在AMD（赛灵思）UltraScale等高端FPGA制程已演进至16以致7纳米水平，而国内由于众所周知的限定，国产FPGA在相称长时间内恐怕将很难得到干系先辈制程支持。

高端ADC、FPGA芯片受限，反过来对半导体范畴也有直接影响。比方不少“专家”大谈特谈所谓Chiplet技能可“弯道超车”，绕开美国对先辈制程技能封锁，殊不知2.5D/3D堆叠每每涉及裸片间超高速互连通讯，干系接口IP由于瓦森纳协议对高性能示波器及分析软件的禁运，国内同样很难举行开发，而示波器的核心元件，正是高速高精度ADC芯片和高传输速率的FPGA芯片。

FPGA这条赛道在国内已堪称“显学”，相比之下，高端ADC芯片则仍显冷静，不少院校看似ADC芯片研究论文不停，细加辨析每每是用“师兄留下的方案”修修补补，仿真跑出个别不错的指标交差，方案再传承给下一届师弟，结果的“成色”可想而知。772所等机构的产物则面向航天军工等小批量科研生产的特殊范畴，难以进入公开市场。

现在，只管也有一些外洋人才归国开办企业，从事高性能ADC芯片开发，但作为模仿芯片中极为考校技术积累的“硬骨头”，现有产物性能与ADI等大厂另有不小的间隔。除了操持本事，在产物流片环节，固然不须要先辈制程支持，但台积电等外洋厂商对此类敏感产物稽核极其严苛，而国内55-28纳米代工产能只管渐具规模，顺应高性能模数混淆芯片需求的工艺库仍旧尚待美满。

有鉴于当前迫切的应用需求，高端ADC或可成为半导体财产助力仪器装备自主自强的关键切入点，而在实践模式上，鉴戒核高基专项突破高端DSP的名贵履历，鼓励科研机构、高校同企业开展团结攻关无疑是一条极具可行性的蹊径。

而着眼更长期的底子本事保障，在干系范畴打造凌驾学术、工业界壁垒的新型科研平台也有待破题，创建一个能真正聚拢人才，保障其专注研究心无旁骛的平台，大概比具体的一两个项目乐成更具意义。

结语

着眼当前与长远须要，我国仪器装备范畴进一步强化自主可控已刻不容缓，正如我国仪器界泰斗王大珩院士所言：“仪器仪表每每被看做科研和工业生产的‘副角’，然而它早已成为我国科技发展和提拔工业产物质量的核心构成部分，作用举足轻重。究竟证实，中国科技气力与经济发展的‘咽喉’，部分地被卡在仪器仪表这一关上。”

对仪器装备而言，半导体在一众支持性本事中具有非同平常的关键性意义，我国半导体财产，也必将在仪器装备自主自强的进程中得到广阔的发摆荡台。
