10分钟布满电！哈佛固态电池新突破

固态电池，迎来技能新突破。

只须要10分钟，就可布满电。

而且在充放电循环6000次后，电池有效容量尚有80%，优于市场上任何一款软包电池。

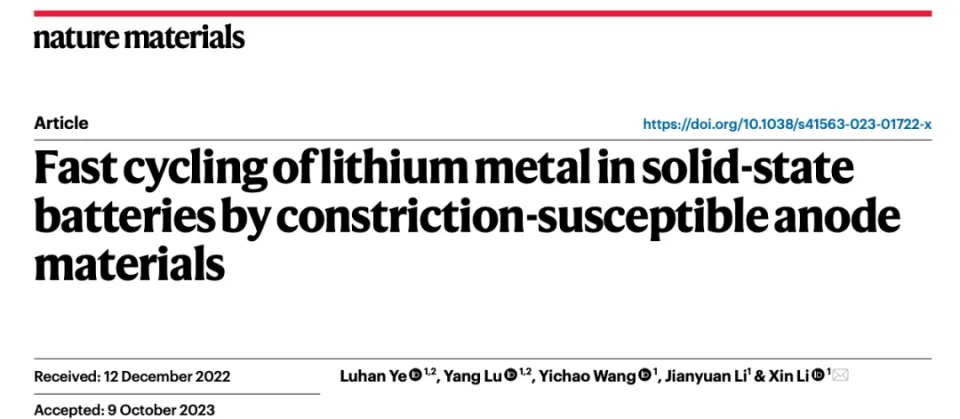

这项新的技能来自哈佛，全华班团队打造，论文已经发表在Nature子刊Nature Material上。

什么样的固态电池

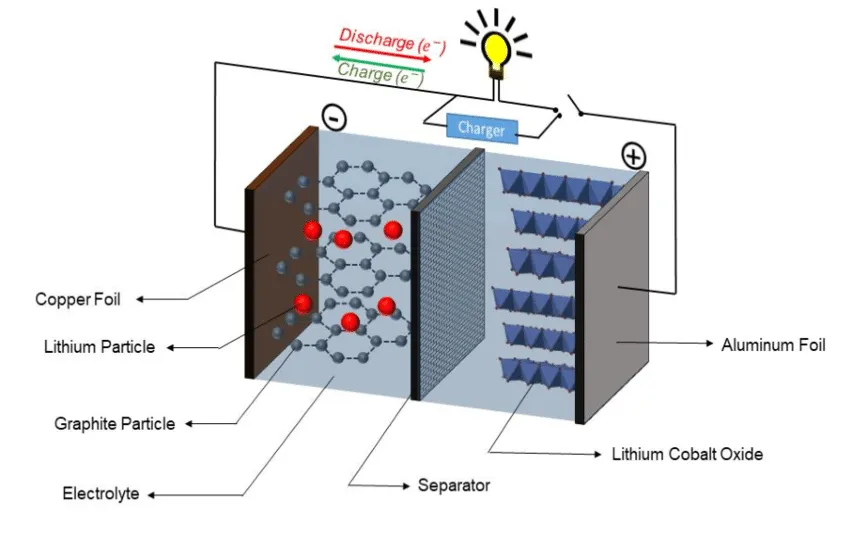

当前常见的锂离子电池，负极多为石墨质料，长处是工艺成熟，运用广泛，但缺点是理论比容量不高，为372mAh/g，贸易化后大概会更低一点。

这也是为什么如今的锂离子电池，特别是液态锂离子电池想要增长能量密度、续航里程，通常有个上限。

因此，能量密度更高的固态电池不停被以为是锂离子电池的终极形态，是当下行业发展的方向。

而固态电池一大热门负极质料就是锂，理论比容量高达3860mAh/g，而且拥有最低的电化学势（-3.04V），能更有效罗致和开释电子，也能对应更广泛的正极质料。

另一种负极质料硅，固然能量比容量更高（4200mAh/g），但在充放电中会产生剧烈体积变革，容易导致电池失效。

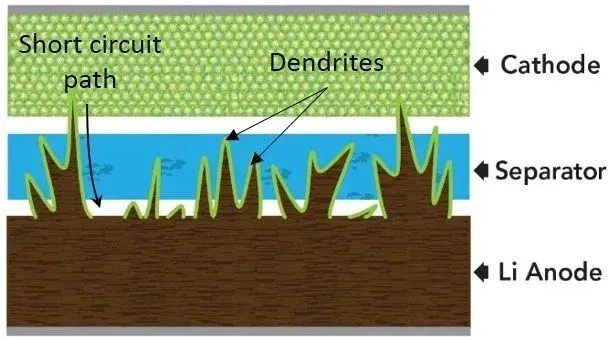

但使用锂电子作为负极有一个最大标题就是锂枝晶，也是电池短路失效、热失控等严峻结果的首恶。

固然固态电池使用固态电解质，对于锂枝晶的生长有肯定克制作用，但各类固态电解质的克制结果不一，什么样的固态电解质是最优解如今也没个定论。

而且，使用什么样的固态电解质也是如今固态电池热门的研究方向之一。

对此，该论文的哈佛团队使用了一种独特方式：在锂金属负极上，增长一层由微米级硅元素（Si）和石墨（G）形成的复合质料的掩护层，由此诞生了性能更优的固态电池。

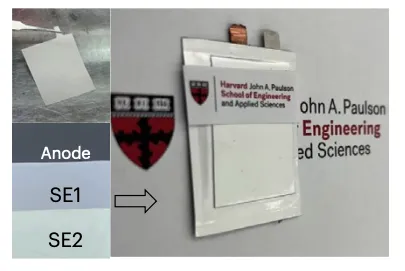

团队使用镍钴锰（NMC83），以及SiG复合质料掩护的锂金属制作了一个固态电池包，尺寸为28X35平方毫米，远宏大于一样平常实行室使用的纽扣电池的巨细（约10倍-20倍）。

在25MPa的工作压力下，该固态电池在5C的充电和放电倍率下循环，初始容量为125mAh/g。

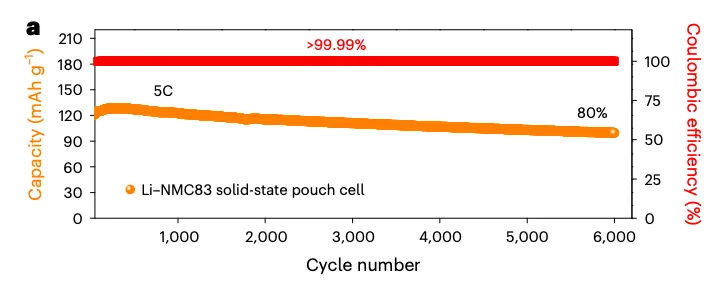

如图所示，2000次充放电循环后容量保持率为92%，3000次循环后为88%，6000次循环后仍旧为80%，这个表现优于市场上其他的软包电池。

而且，在不思量压力夹具的环境下，该软包电池的能量密度已经到达218Wh/kg，高出当下主流大部分锂离子电池的能量密度。

而且论文作者表现，将来还能通过减小隔板厚度、低沉工作压力以及增长阴极负载进一步提拔能量密度。

以上这些数据已经充实证实白该SiG复合质料加入后，固态电池包具有的高性能。

实际上，在固态电池中植入人工固态电解质界面层（SEI），提拔固态电池的性能并不是什么奇怪事，那么为什么如许的SiG质料就能实现性能突破？

质料关键：微米级硅颗粒

众所周知，锂离子电池充放电的过程，就是电池阳极反复得到和失去锂离子的过程（大概说嵌入和脱嵌）。

也就是说，如安在电池阳极快速、匀称、稳固地镀上或剥离锂，是该电池能否贸易化的关键。

该团队在实行过程中发现，在负极锂上增长由微米尺寸的硅构成的复合质料，恰好可以满意这一要求。

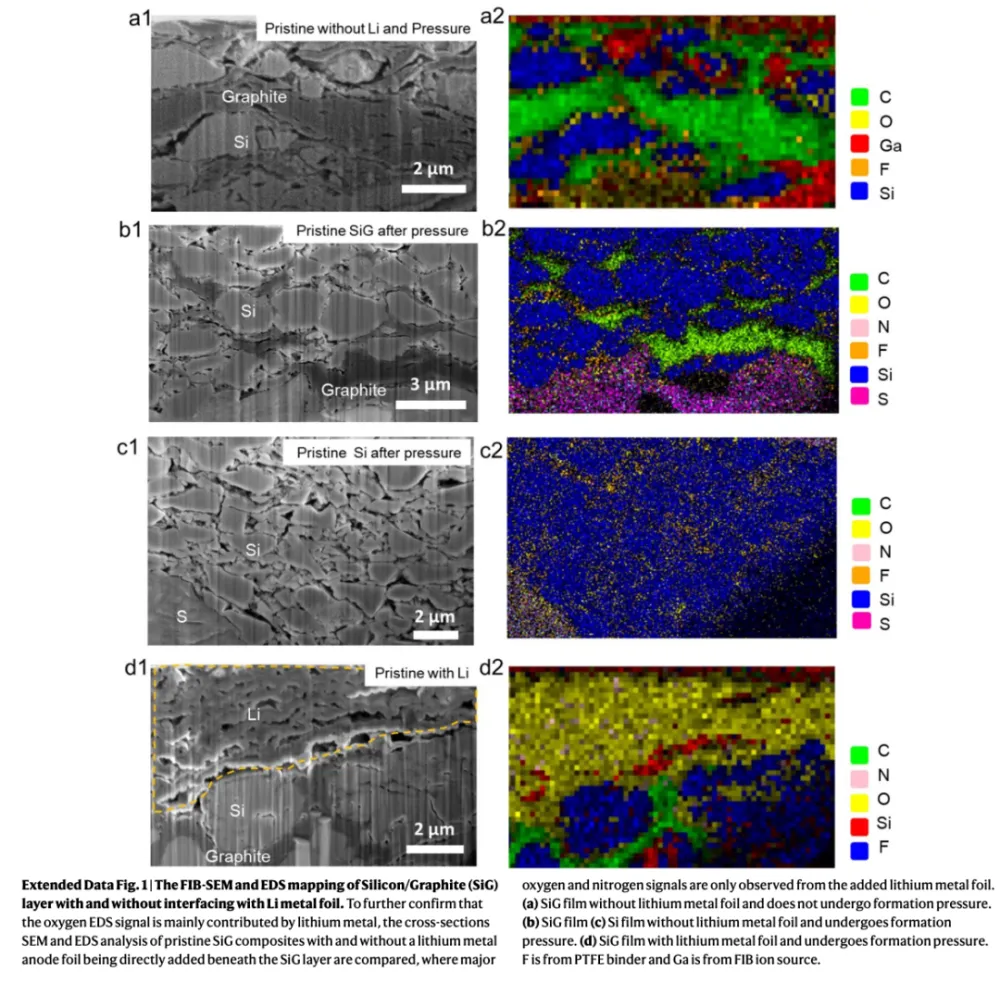

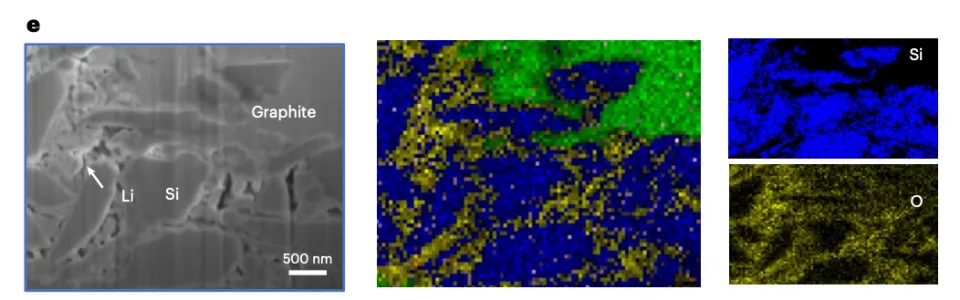

论文通过透射电子显微镜（TEM）和能量色散谱（EDS）等技能发现，在电池循环过程中，锂离子只和浅层的硅发生反应：

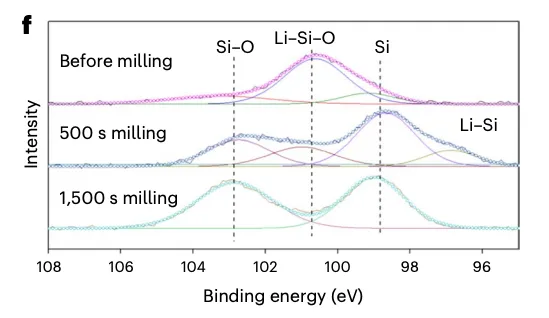

同时硅颗粒的外形没有显着变革：

这意味着微米级的硅颗粒并不会由于硅化反应膨胀，锂化反应得到克制；同时也不会提供有利于锂枝晶生长的环境，大概说克制锂枝晶的生长。

而且，在这种质料中，硅-石墨层提供了一种活泼的3D支架，颗粒之间的安定地域有利于锂离子的嵌入和脱嵌，能有效进步电极容量，进一步进步电池的总体容量。

论文作者使用硫化电解质，和由SiG复合质料掩护的锂金属制造的固态电池，放电容量到达5600mAh/G，比理论容量4200mAh/G高出很多。

而且，也由于锂离子的电镀和剥离可以在平展的硅外貌上快速发生，电池只须要约10分钟就可布满电。

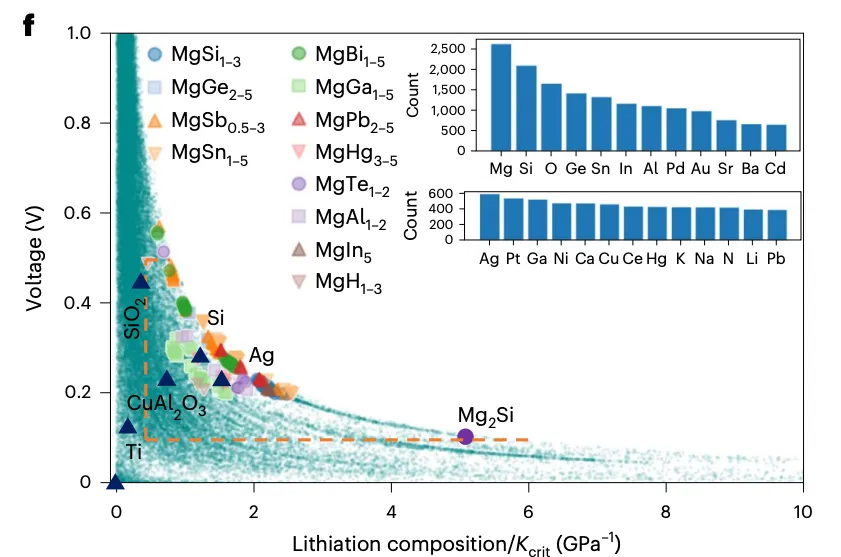

别的，论文中还对质料的锂化反应提出了一种新的权衡标准：每单位有效模量（Keff）的锂化构成（lithiation composition per Kcrit）。

论文中指出，每一种质料都有一个相应的临界模量，高出这个模量，锂化反应就会得到有效克制。因此在固态电池的质料选择中，可以选择临界模量更低的那种。

作者分析了59524种质料条目，发现除了硅以外，银和镁合金也是具有远景的负极质料。

论文作者简介

本文团队为全华班，五位作者均来自哈佛大学约翰·保尔森工程与应用科学学院，Li Xin实行室。

此中Ye Luhan和Lu Yang对本文作出划一贡献。

Ye Luhan在2022年取得哈佛大学博士学位，研究方向包罗固态电池、锂金属阳极、电化学等。

Lu Yang同样在2022年在哈佛大学得到质料工程专业研究生学位（Postgraduate Degree），在这期间还继承助理研究员。

Lu Yang本科结业于华中科技大学电子封装技能专业，硕士和博士都在圣路易斯华盛顿大学就读，分别是电气工程专业和质料科学与工程专业。

第三位作者Wang Yichao，2017年本科结业于清华大学质料科学专业，后直博哈佛，在2022年得到质料科学博士学位，如今是哈佛大学艺术与科学研究生院的助理研究员。

第四位作者Li Jianyuan是Li Xin实行室的访问学者。

本文的通讯作者，Li Xin，如今是哈佛质料科学专业副传授，同时是该实行室首席研究员。

Li Xin在2003年结业于南京大学物理专业，后在宾夕法尼亚大学取得质料科学与工程博士学位，还在加州理工和麻省理工当过博士后研究员。

2015年Li Xin加入哈佛，后创建Li Xin实行室，之前曾开辟出一款寿命周期达1万次、3分钟可布满电的固态电池。

不但在学术研究等方面拥有结果，2021年，Li Xin还和本文作者之一Ye Luhan等人共同创建Adden Energy，专注将实行室结果推进量产落地。

如今，Ye Luhan是Adden Energy的CTO，Lu Yang是Adden Energy的聚合物与电池科学家。

上述的SiG质料技能也授权给了Adden Energy，推进该技能的量产落地。据Li Xin透露，公司已经扩大该技能的规模，可以或许制造出智能手机巨细的软包电池。

对于这项新的技能突破，有网友表现非常不错。他以为这就是在朝准确的方向进步，电池的续航里程没有那么告急，充电时间才是关键。

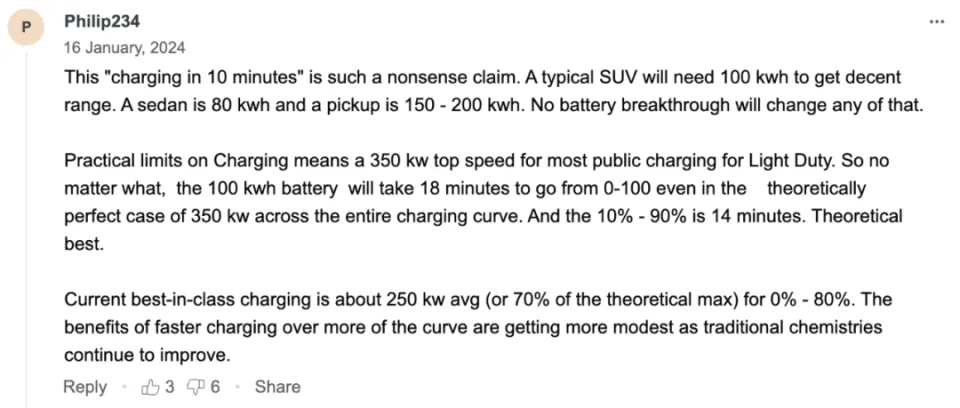

不外也有网友指出，云云短的充电时间则意味着更高的充电功率。

比如要在5分钟内要让容量100kWh的电池布满电，须要1.2MW的充电功率，还不包罗电路斲丧，当前的充电底子办法并不能满意如许的需求，以是拥有光伏装置的慢充站才是更好的办理方案。

你以为这项技能怎样？将来可以或许改变更力电池的行业吗？

— 完 —

智能驾驶年度产物方案征集倒计时！

案例征集制止时间为：2024年1月26日

【智能车参考】原创内容，未经账号授权，克制随意转载。
