天玑9400核心设置曝光 OV米均已采购 调教哪家强？

　　【CNMO科技消息】在联发科天玑9400芯片正式发布前数日，着名爆料人士“数码闲聊站”走漏了该芯片的核心设置详情，展现了其CPU和GPU架构。

　　据博主透露，天玑9400将搭载一颗主频高达3.62 GHz的Cortex-X925超等核心，相较于前代Cortex-X4核心的3.25 GHz有了显着提升。同时，该芯片还将配备三颗主频保持在2.80 GHz的Cortex-X4核心。

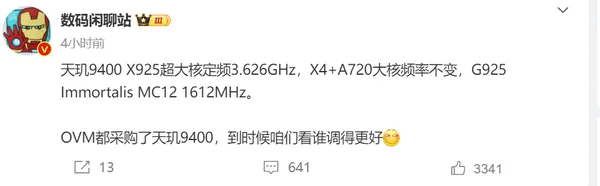

　　在能效核心方面，只管有早期陈诉称天玑9400将接纳更新的Cortex-A725核心，但博主指出其大概沿用前代的Cortex-A720核心，且核心主频维持在2.0 GHz。在图形处置惩罚方面，该芯片将搭载主频为1.612 GHz的Immortalis-G925 MC12 GPU。博主还透露，OPPO、vivo、小米都采购了天玑9400，到时间就看谁调得更好。

　　别的，天玑9400预计将从台积电的4nm工艺节点升级至第二代3nm N3E节点，从而在性能和能效方面实现改进。作为2024/2025年度的旗舰级SoC，它还将显现出强大的AI处置惩罚本事。

　　值得一提的是，天玑9400还将初次接纳三星的LPDDR5X内存，该内存以高达10.7Gbps的数据传输速度成为环球最快内存，并有望提升装备上的AI性能，如语音转文字等使命。

　　基于走漏的规格，天玑9400与前代天玑9300的对比如下：

　　CPU架构：天玑9300为1x Cortex-X4 3.25GHz、3x Cortex-X4 2.85GHz、4x Cortex-A720 2.0GHz；天玑9400（听说）为1x Cortex-X925 3.62GHz、3x Cortex-X4 2.85GHz、4x Cortex-A725/A720 2.0GHz（存在A725或A720的不确定性）。

　　GPU：天玑9300为Immortalis-G720；天玑9400为Immortalis-G925 MC12。

　　制程工艺：天玑9300接纳台积电第三代4nm工艺；天玑9400接纳台积电第二代3nm工艺。

　　内存：天玑9300为LPDDR5T内存，传输速度为9600 Mbps；天玑9400为LPDDR5X内存，传输速度为10.7Gbps。
