年底了，再不更新拆解这个2.3寸大电视，就已往年了，赶在腊月二十三之前写完作业。之前有朋侪留言喜欢看拆解，我个人也喜欢看，常常刷一些博主的拆解视频，偶尔间虽然不懂此中的原理，但是也喜欢看，大概这就是所谓
年底了，再不更新拆解这个2.3寸大电视，就已往年了，赶在腊月二十三之前写完作业。
之前有朋侪留言喜欢看拆解，我个人也喜欢看，常常刷一些博主的拆解视频，偶尔间虽然不懂此中的原理，但是也喜欢看，大概这就是所谓的个人爱好吧。
正文开始，先看下2.3寸电视的资料。
卡西欧将推出2款袖珍型液晶电视2001年08月10日文章
卡西欧盘算机公司将于8月25日上市2款小型液晶电视—“TV-970”和“EV-570”。预计零售价方面，配备2.3英寸Ti-STN液晶的“TV-970”为1万2000日元；配备2.5英寸TFT液晶表现屏的“EV-570”为2万4000日元。
上述2款产物均配备有可关闭液晶画面只欣赏电视伴音的声音模式。好比即使在拥挤不堪的电车上也可以调到声音模式收听电视伴音。另外，假如关闭画面的话利用时间将比打开画面时高出一倍以上。
“TV-970”接纳了2.3英寸Ti-STN液晶。通过低耗电计划使一连利用时间可长达约4.5小时。而且假如只在声音模式下利用的话，可一连利用约12.5小时。

2001年，我拆的这款是970，售价12000日元，按照如今汇率大概560元左右，但是在24年前，我记得我工资一个月才300块左右。

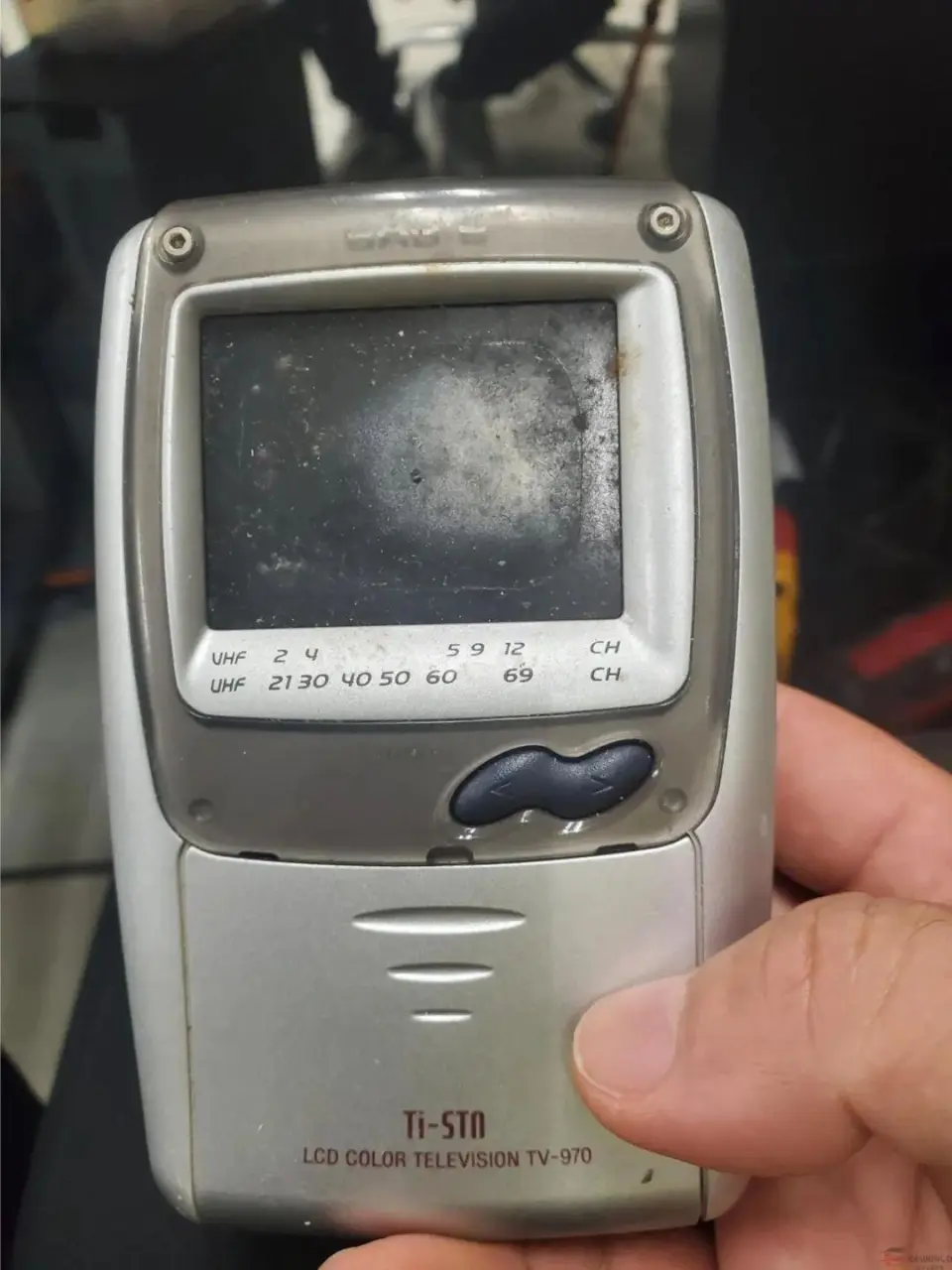

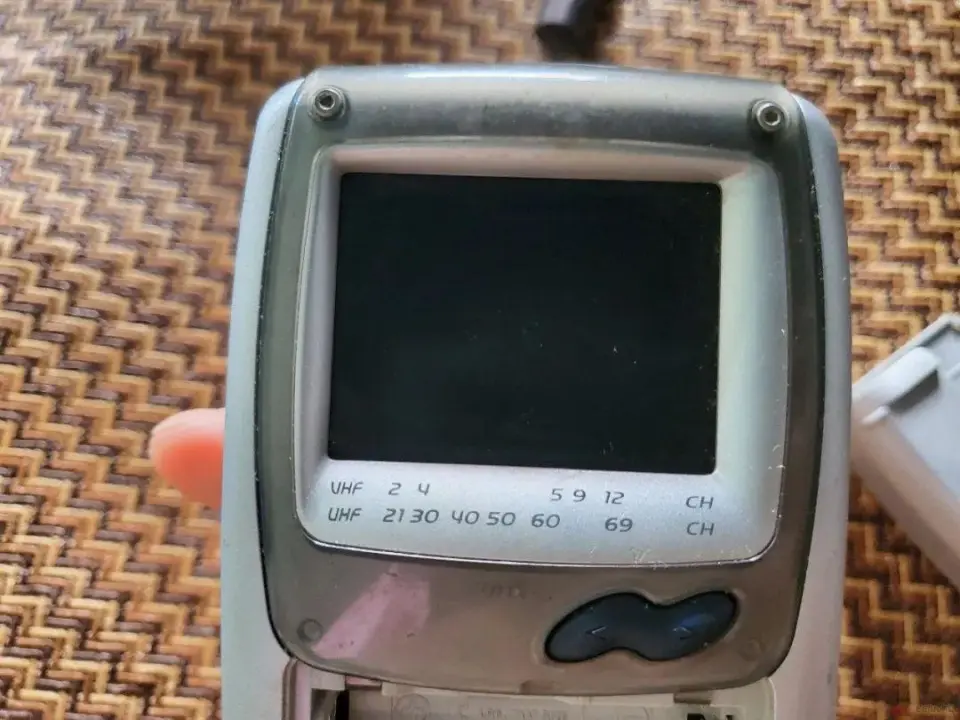

表面一块屏幕占据大概团体1/3位置吧，底部是电池仓，盖上的Ti-STN，应该是当时的先辈lcd技能吧，TV-970是型号。两个按键，屏幕下面尚有一个VHF与UHF，VHF可以吸收30-300MHZ，UHF可以吸收300-1000MHZ，两个频段。

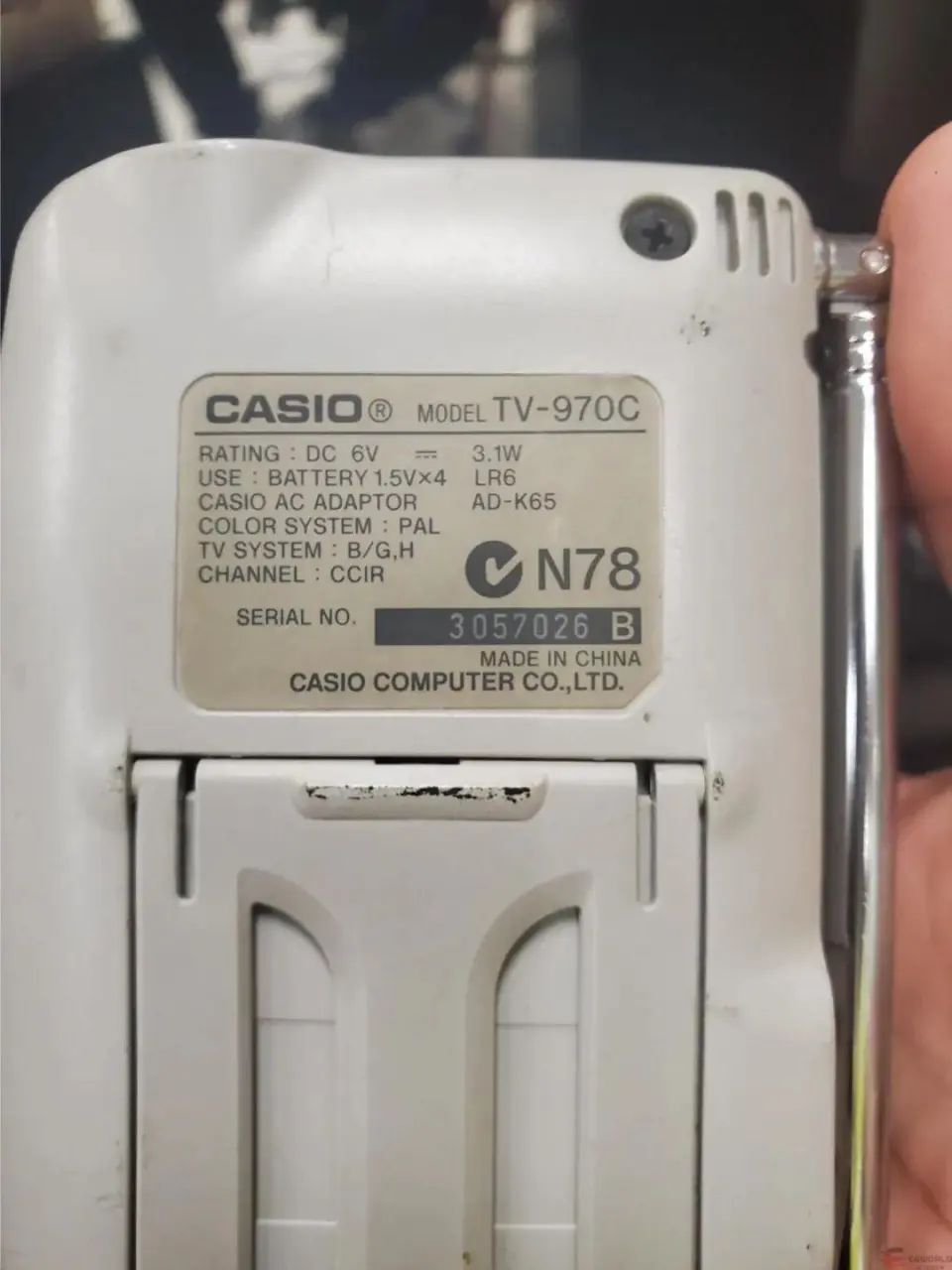

背面是一个支架，标签上的参数，电源利用DC3.1W功耗，电池利用1.5V4节，其他参数电视体系，生产中国制造。

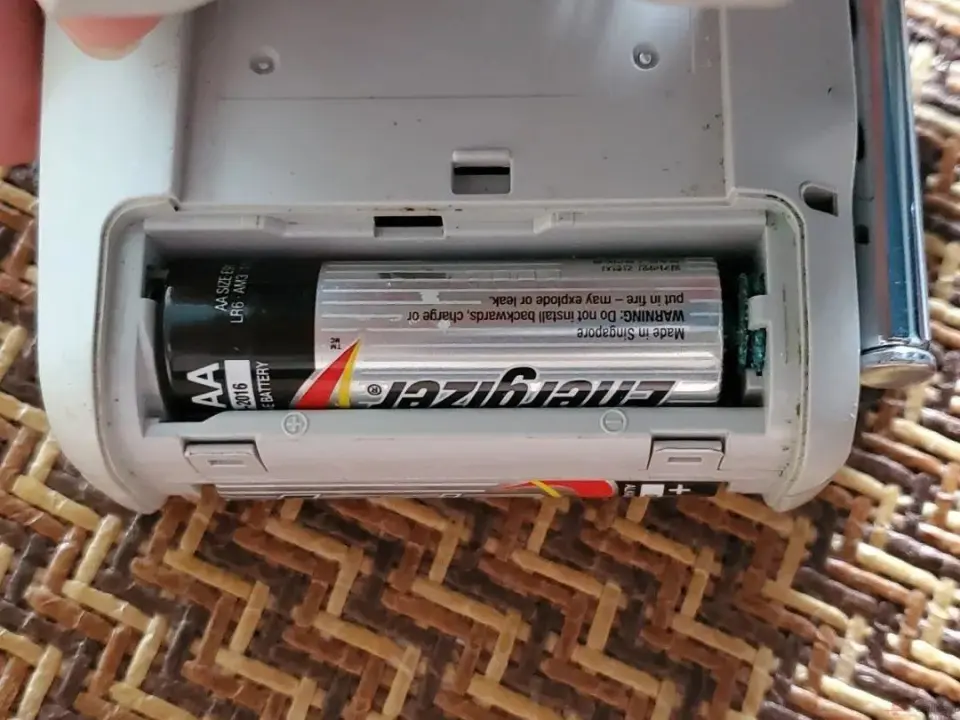

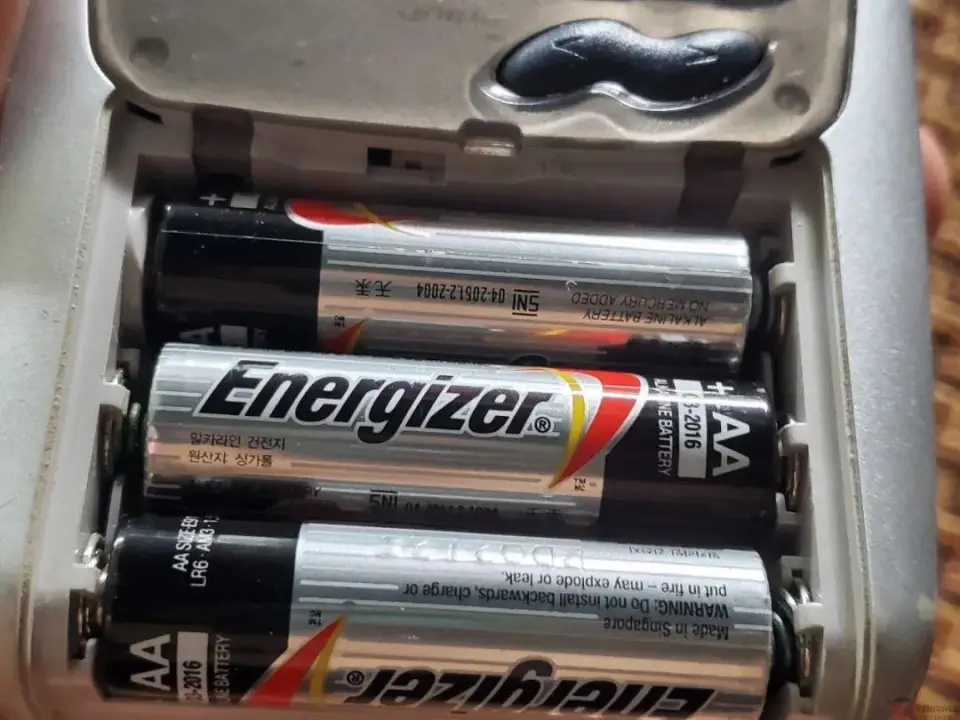

取下电池仓，只能看到三节电池，底部尚有一节，电池盖是用J形状的，底部那一节可以直接盖住。

底部的一节电池。

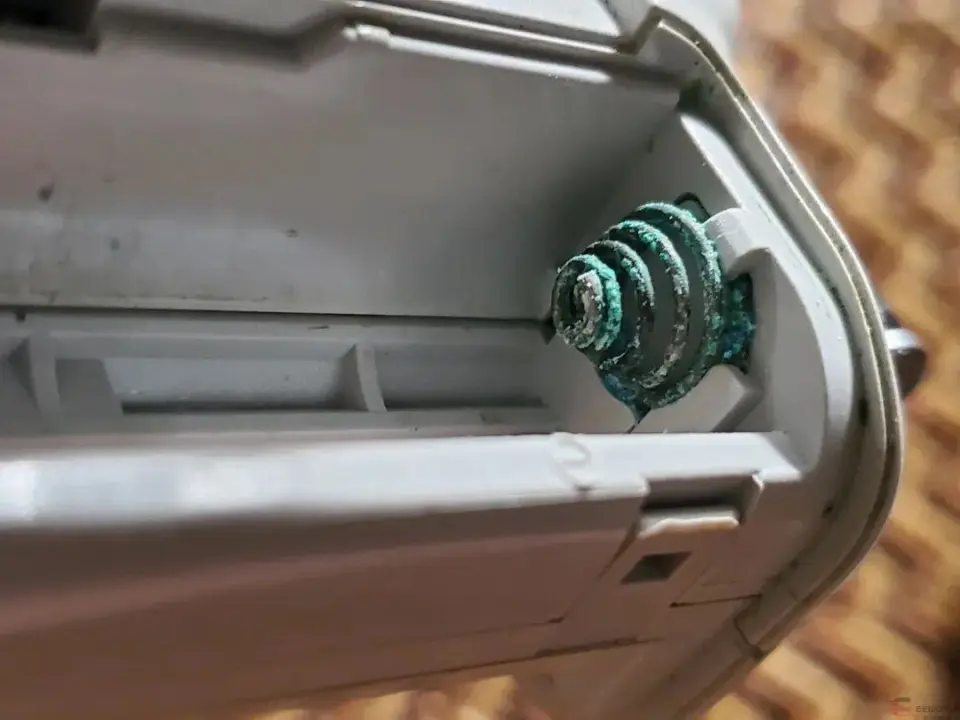

取下电池，可以看到底部这节，已经腐蚀严峻。都长绿锈了。

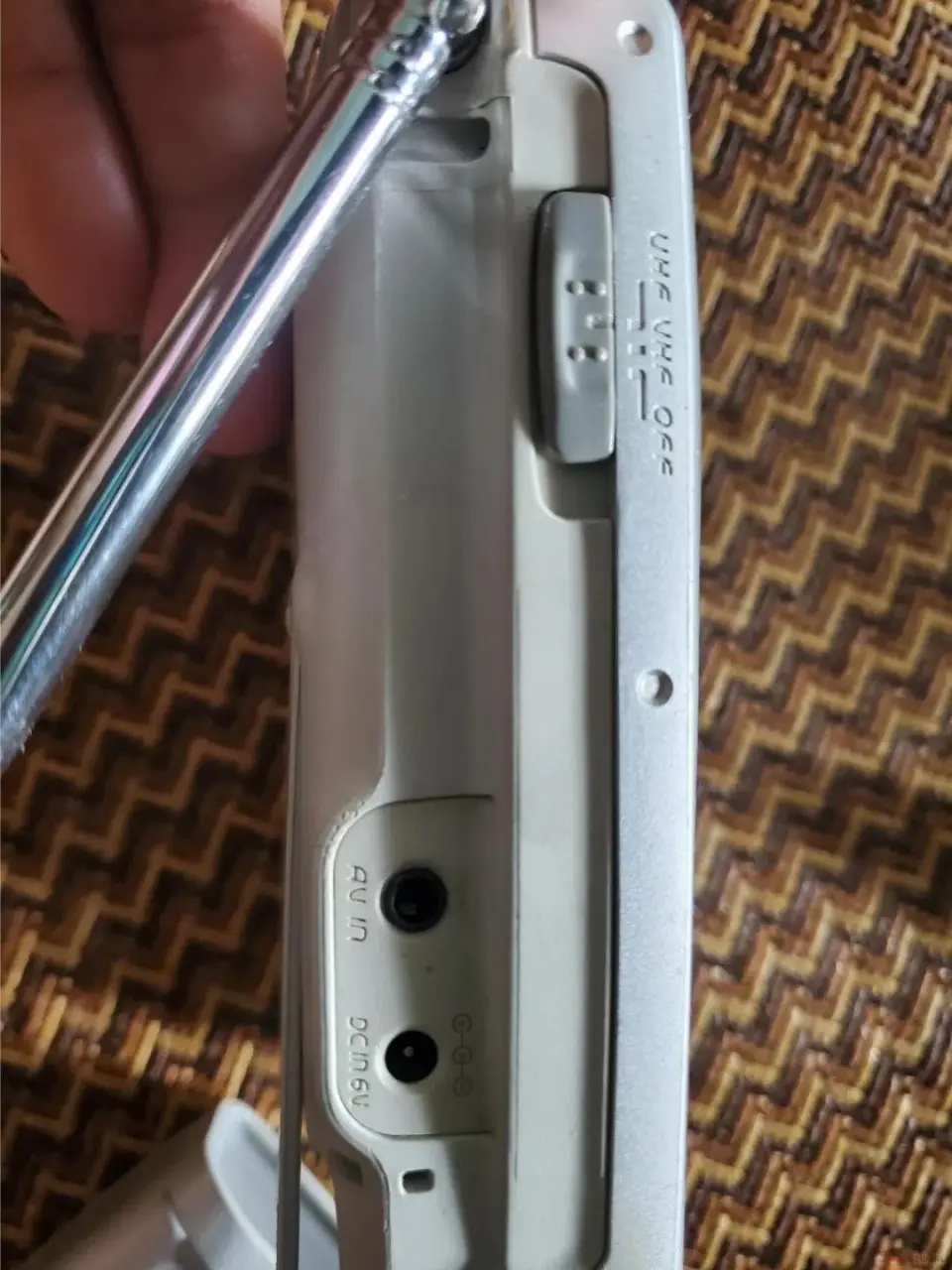

左侧是一个天线，用来吸收信号，尚有VHF与UHF的转换开关。也是一个开机键，往下是一个AV输入孔，以及DC6V电源接口。再往下尚有一个挂绳孔。

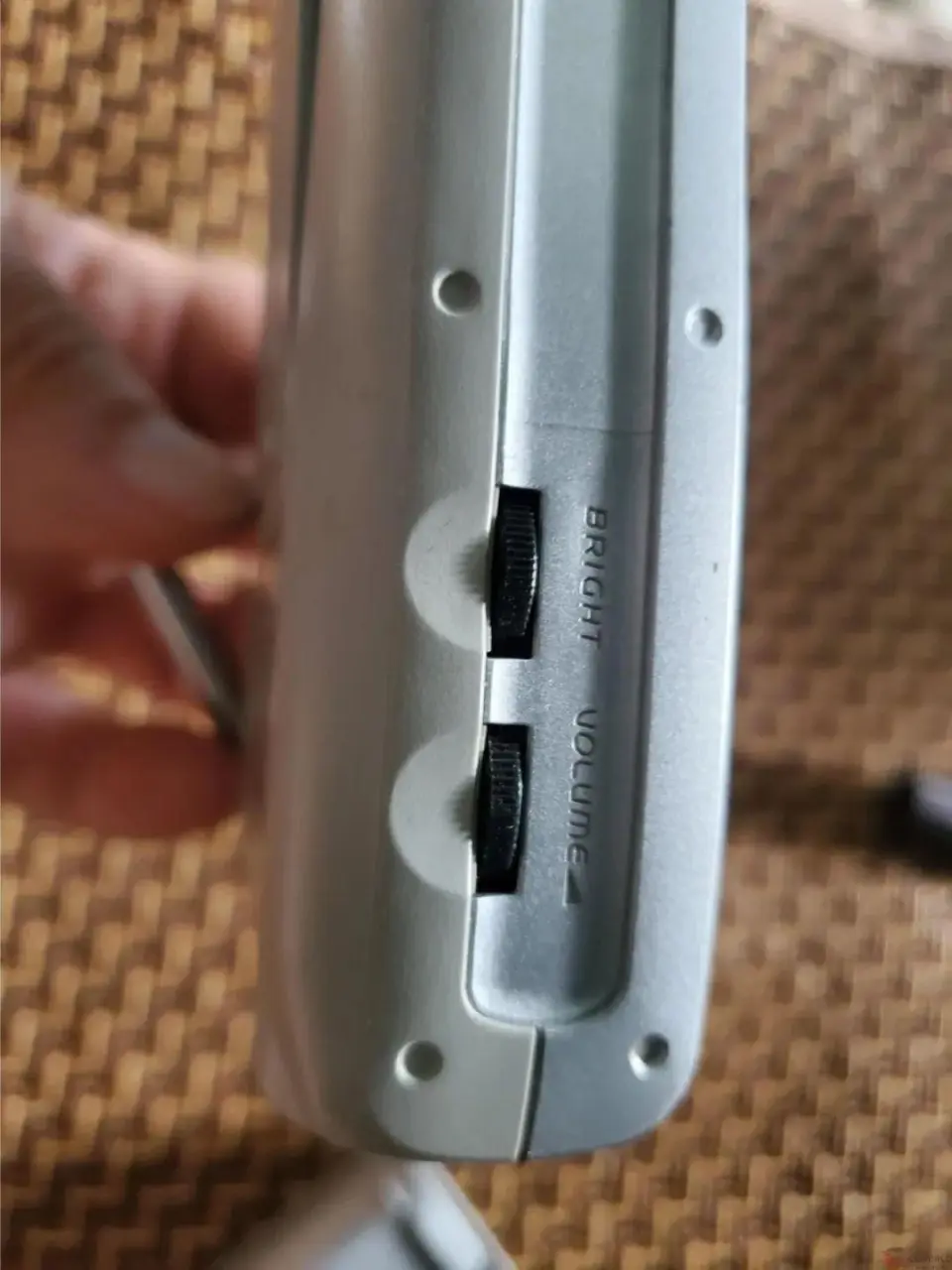

右侧是声音调节与屏幕亮度调节。

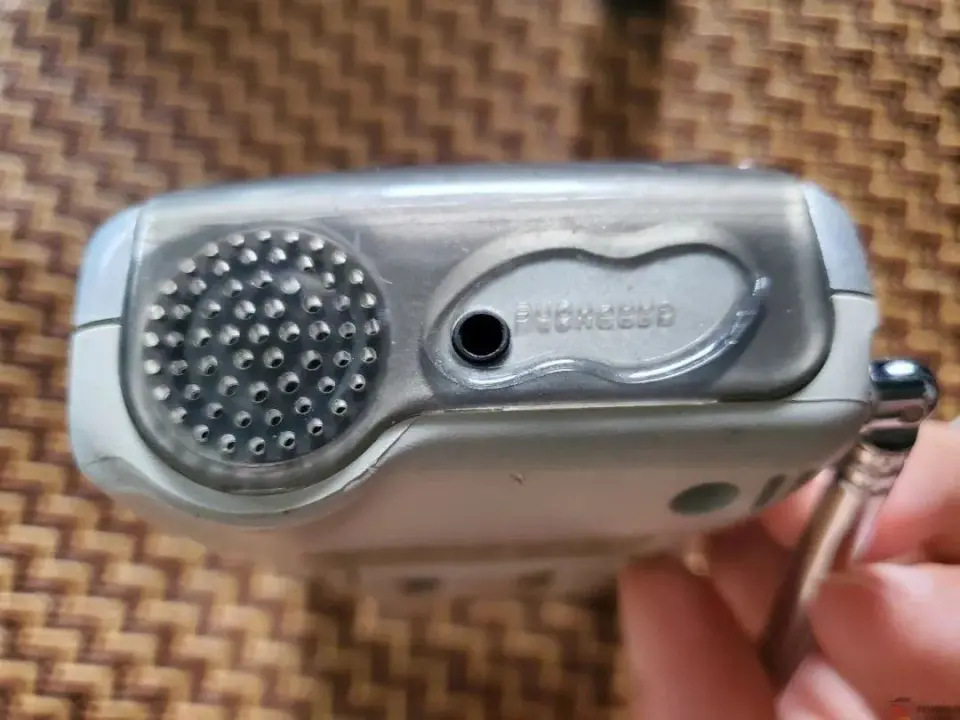

顶部是扬声器，与耳机接口。

开拆，先取下屏幕盖板，两颗内六角螺丝。电池仓也有一颗螺丝。

大主板占据整个地方，拆的时间螺丝与卡扣都有。

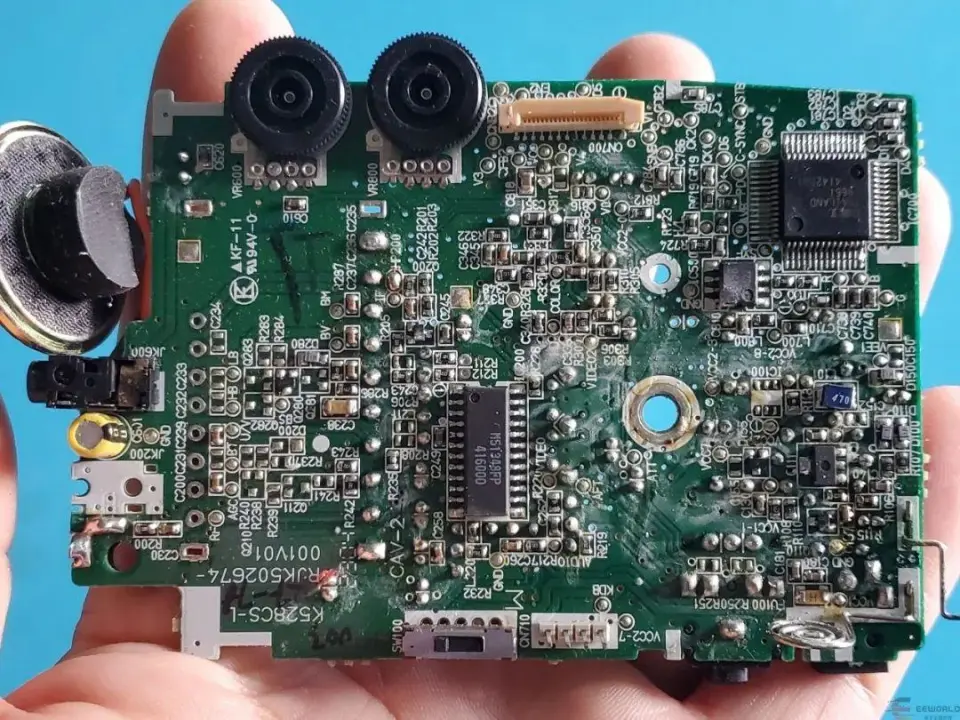

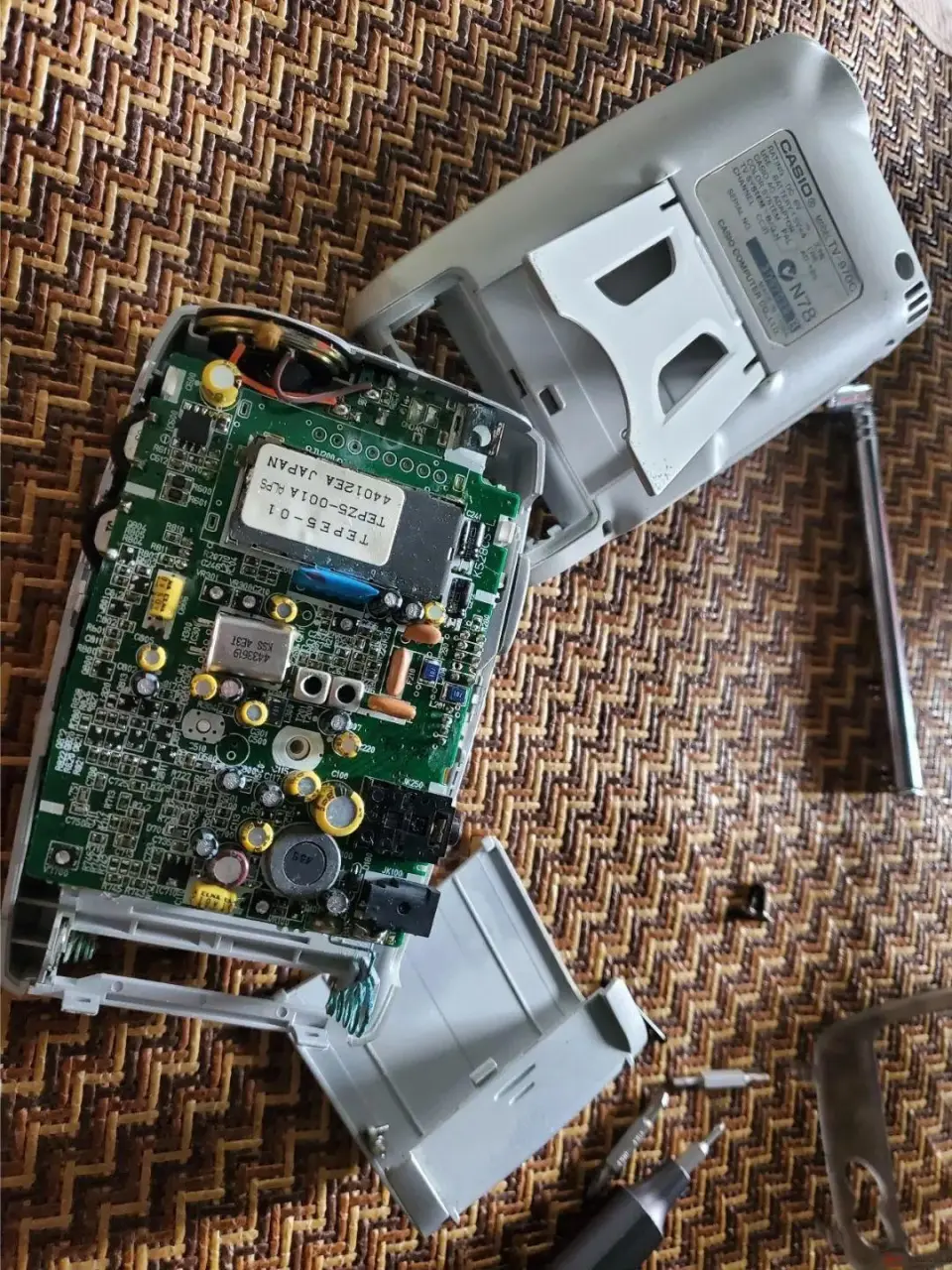

取下来外壳，主板就出现了，感觉像那些年的收音机板子。

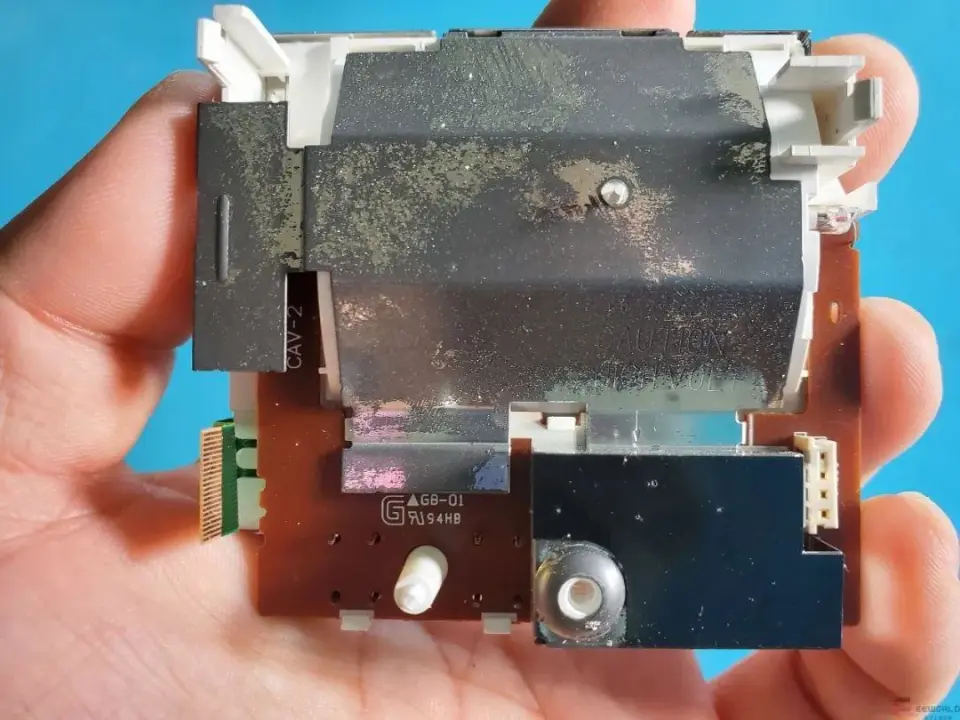

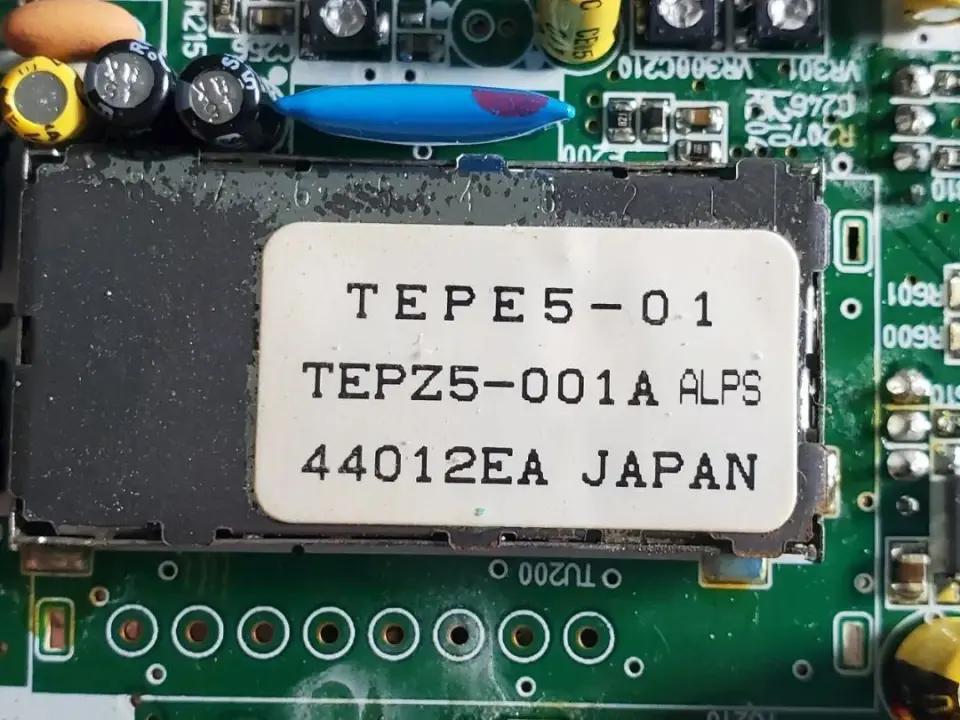

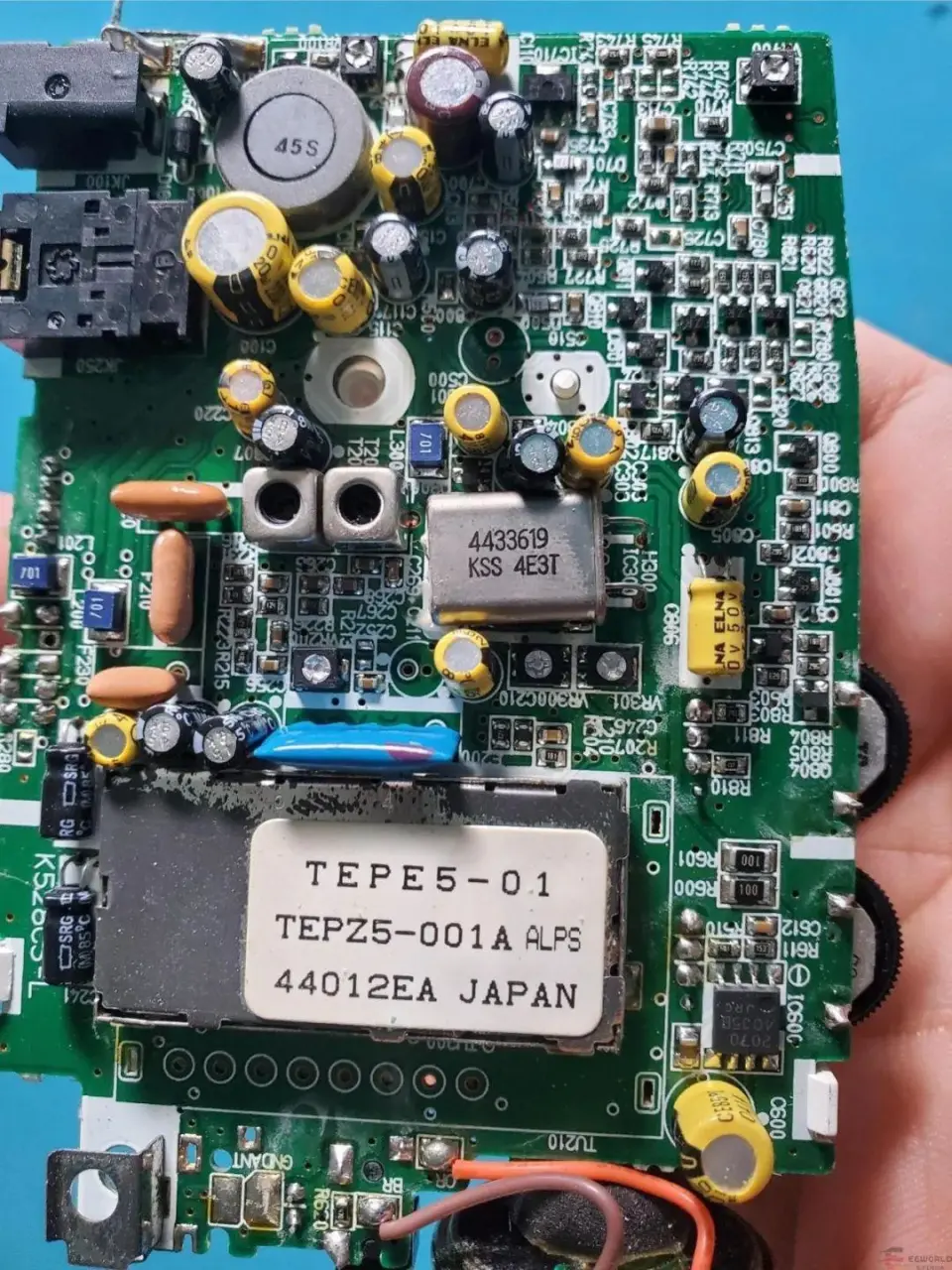

金属外壳模块 (TEPE5-01, ALPS)
这是一个封装模块，可能是射频吸收器或信号处置惩罚模块，用于无线通讯或信号转换。
晶体振荡器 (4.433619 MHz)
提供精确的时钟信号，用于控制电子电路的时序。
天线是左下角那颗螺丝固定的地方。

ALPS 是一家日本电子元件公司，这类模块通常用于无线电、吸收器或其他信号处置惩罚装备中。

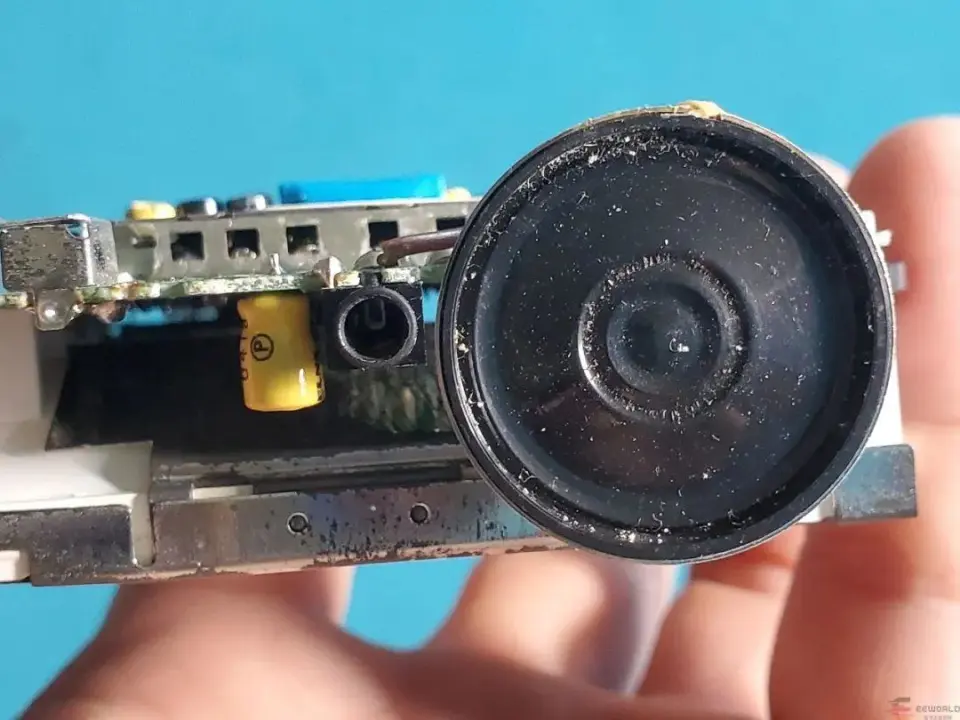

顶部扬声器，与耳机接口。

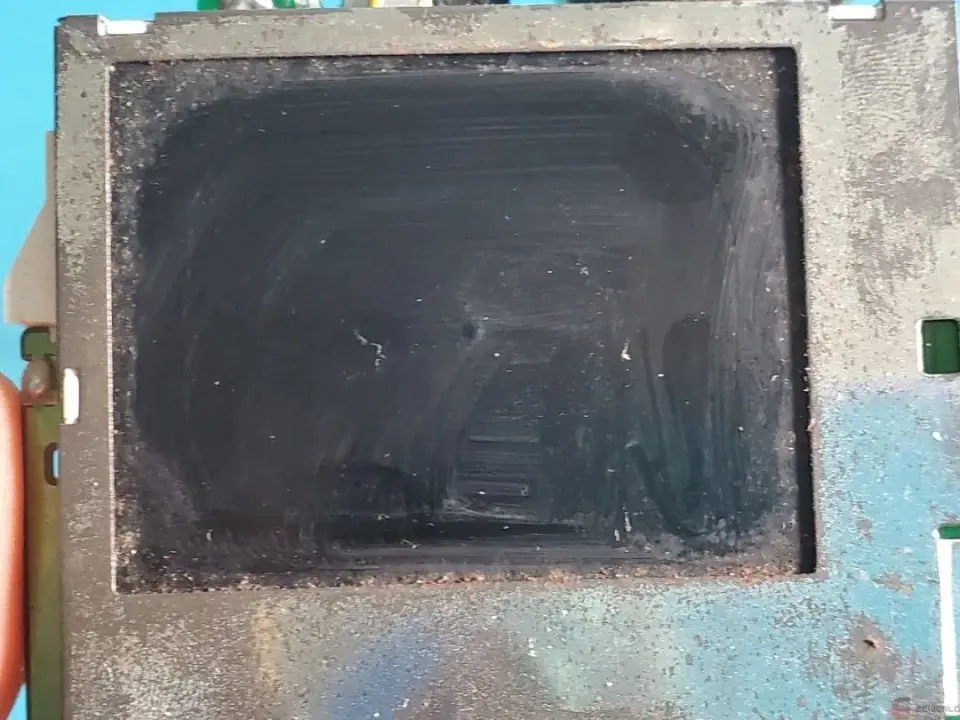

看屏幕部分，灰尘太多了，STN的LCD屏幕。
屏幕是单独一层的。

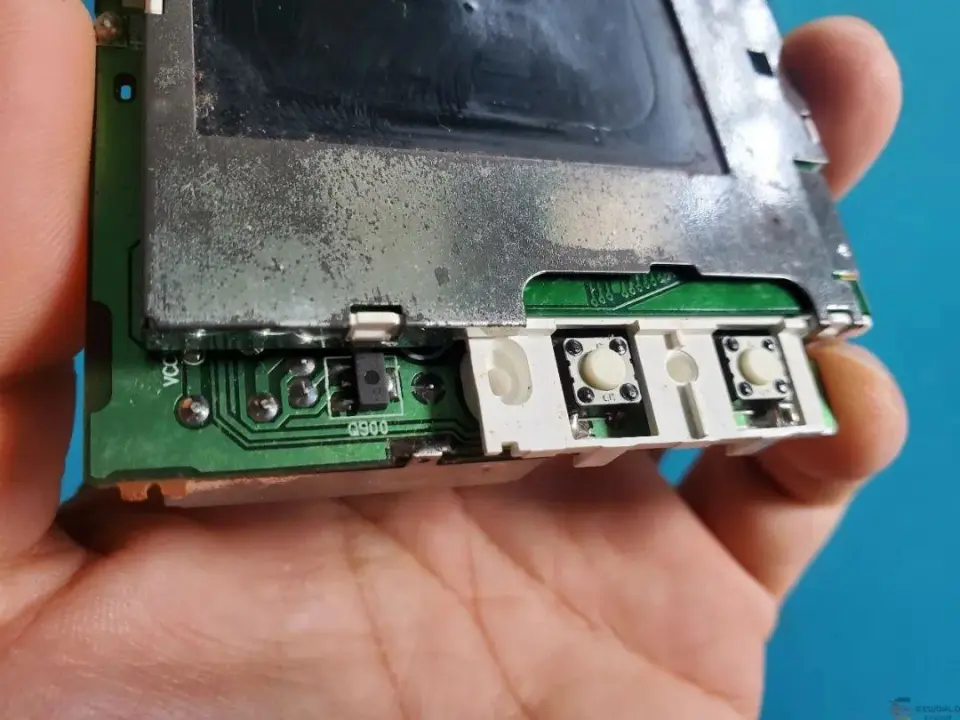

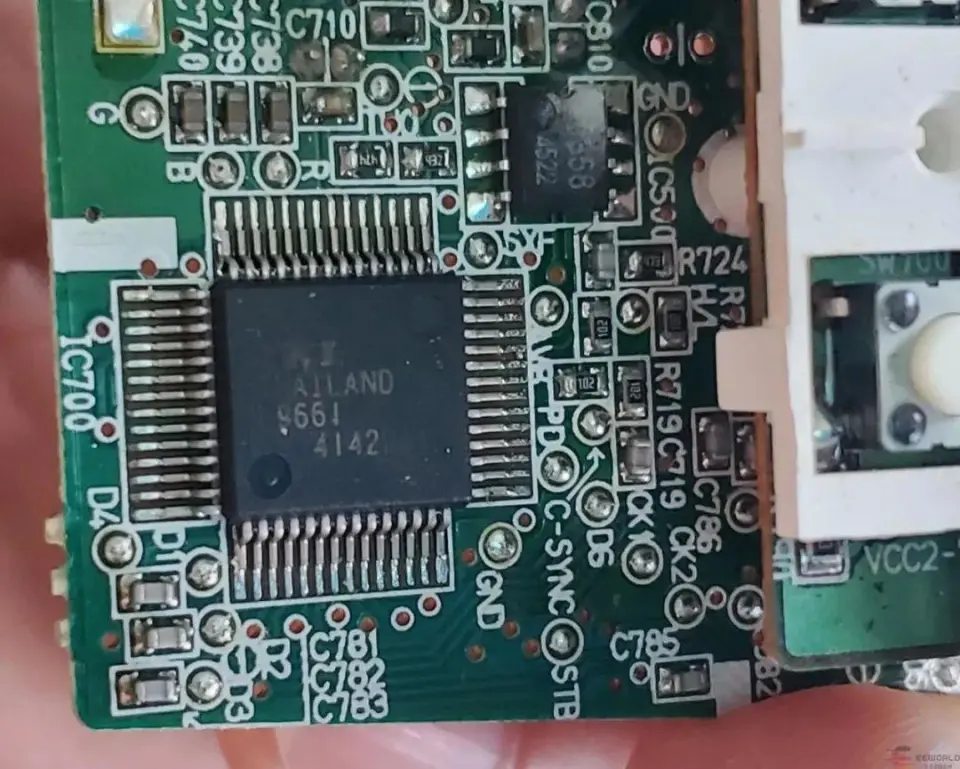

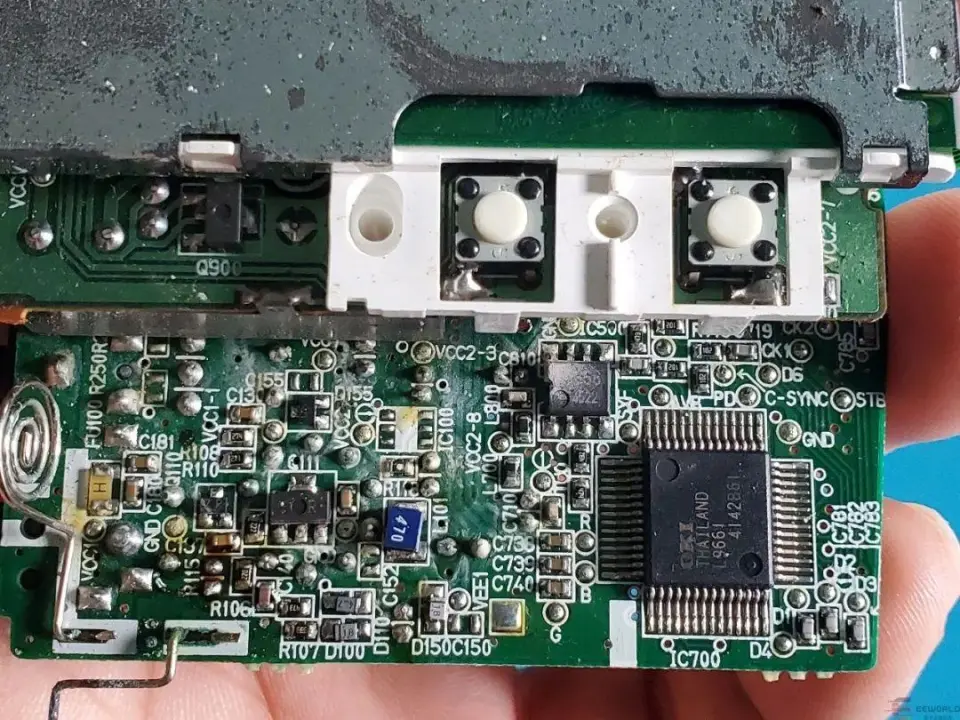

屏幕下方的两颗按键与一颗芯片丝印为L9661，品牌为OKI，一家创业与1881年的冲电气工业株式会社，简单看了看，这个OKI在北京上海有分公司，并在全国各大都会有售后网点，主要生产打印机，至于芯片印有泰国，可能他们在泰国也有生产基地，可能由于时间太久，没查到该芯片的资料。

右上角的芯片也是受腐蚀影响，看不太清晰丝印。

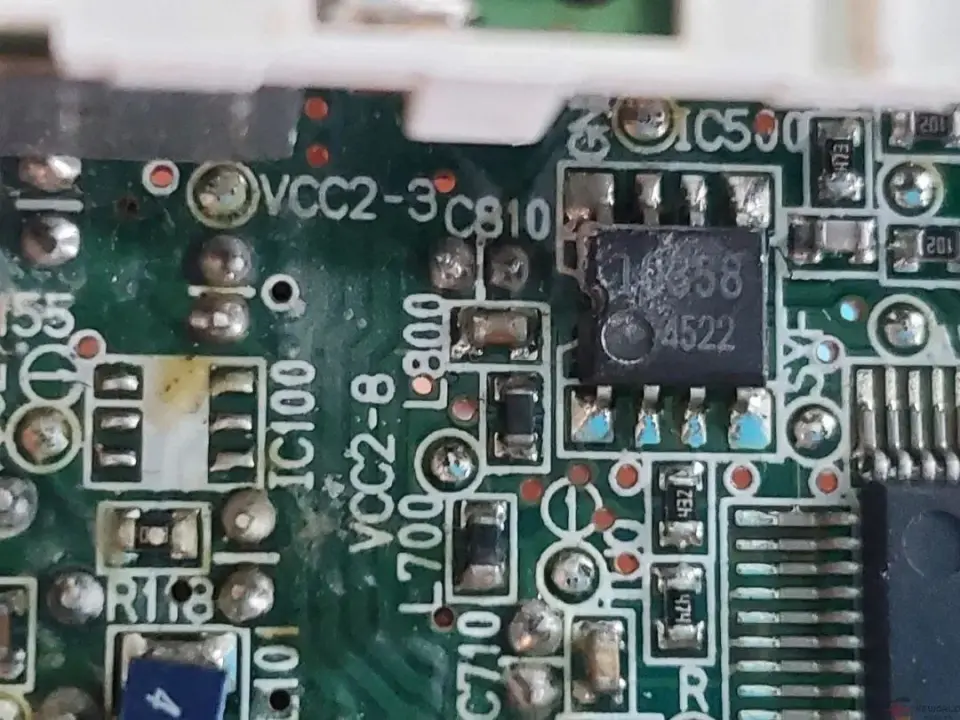

4522像是电源管理芯片。

屏幕的背光灯。

取下屏幕，由两组排线毗连的。

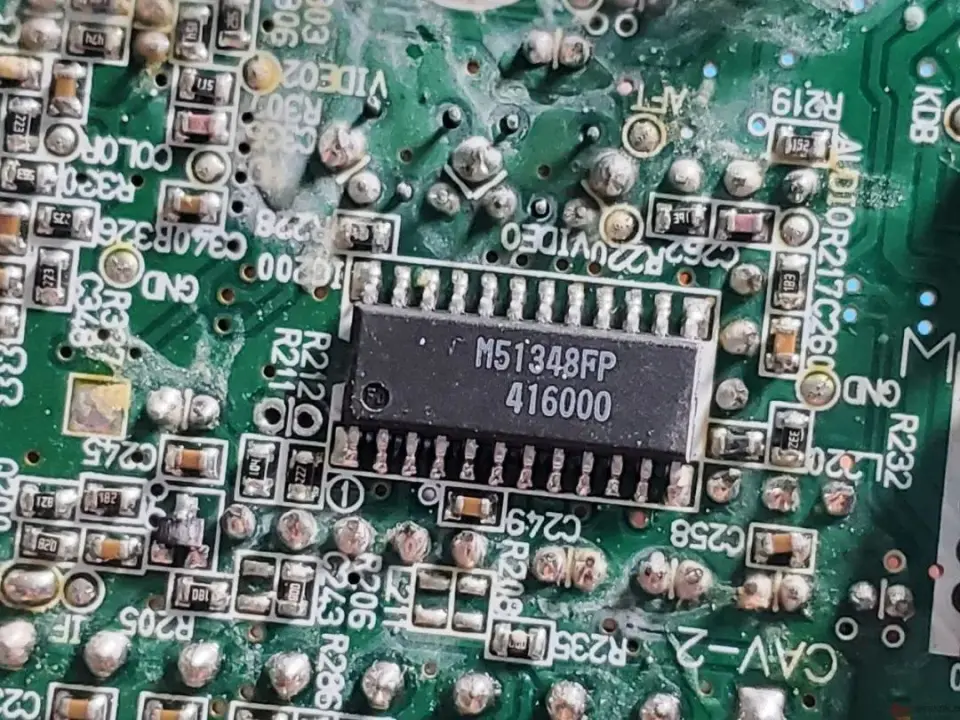

这个M51348FP，同款型号找到两个生产，一个是瑞萨，一个是三菱，三菱在2003年与日立合资创建的瑞萨电子。
M51348是一款用于紧凑型电视机的低电源电压、低功耗半导体IC，包罗视频中频（VIF）、声音中频（SIF）和同步分离（Sync.09）功能。提供中频放大器、视频检测器（带同步声音检测器）、中频AGC、射频AGC（前向型）、AFT、SIF限幅放大器、FM检测器、电子音量和同步分离功能。该封装为24针迷你扁平型，M51348AFP具有更好的DG和DP，但VIF输入灵敏度低于M51348FP。

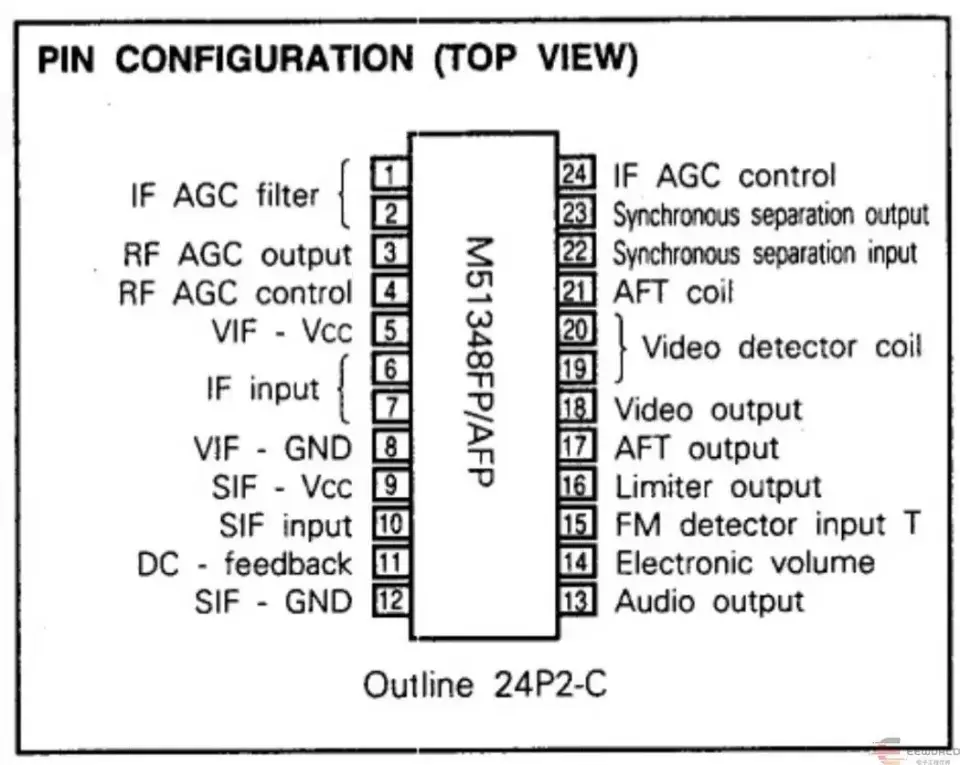

51348的引脚图

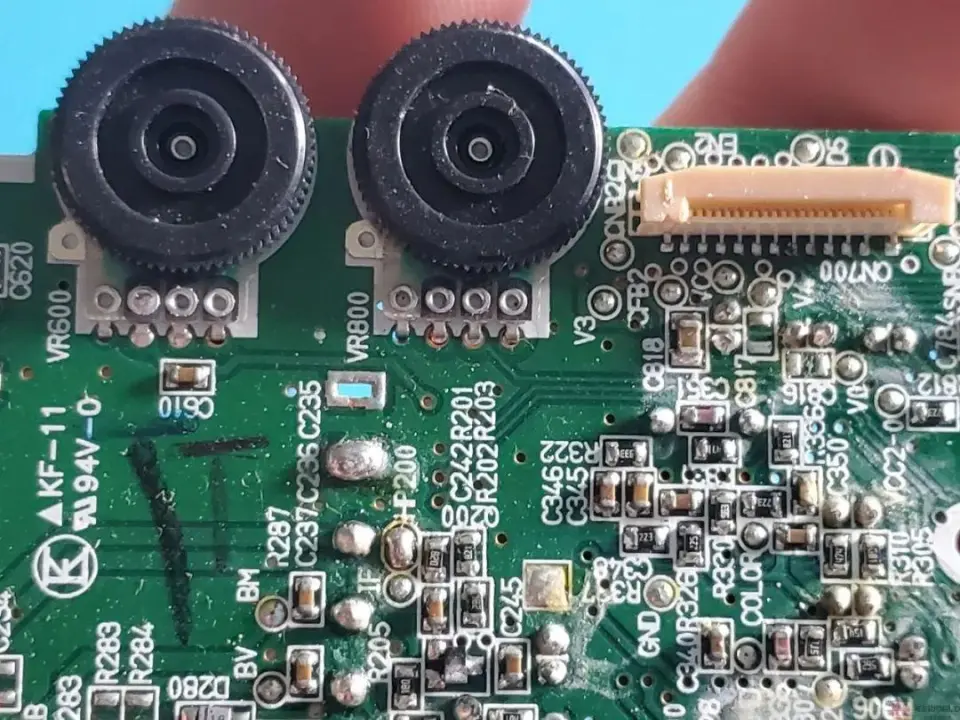

两个旋钮，音量与亮度的。右侧表现器排线。

表现屏幕背面，通过排线毗连，右侧四针脚应该是电源。

背部的背光驱动。

正面屏幕罩是焊接的，就不拆了。直接装好，送回公司废弃物抽屉里，不清晰这个在20多年前负责公司什么装备的。要用到电视。

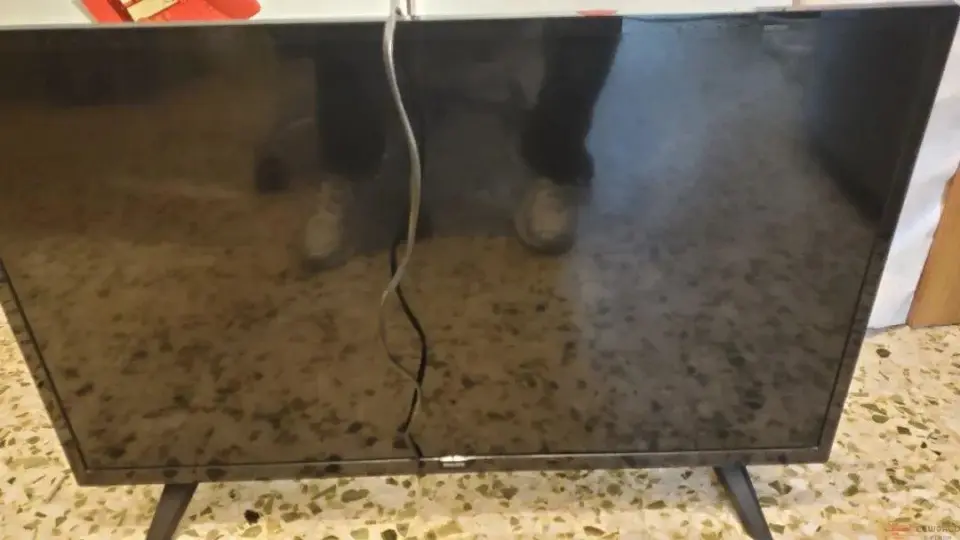

OK2.3寸的大电视拆完了，感觉拆一个电视不过瘾。那就再拆一个。再来研究32寸。比2.3寸大十几倍的。32寸，飞利浦，插上电是没反应的。

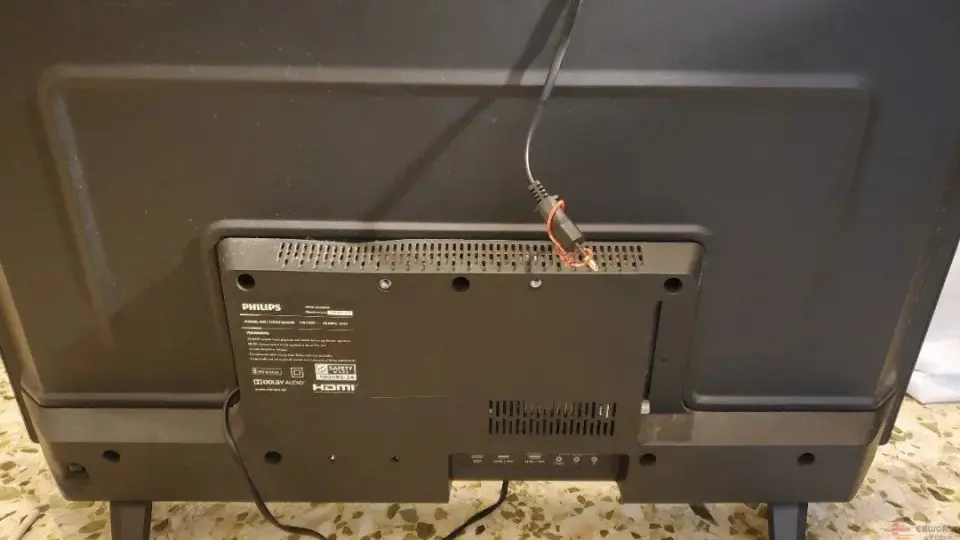

电视是欧标插头，飞利浦，背面只有几个接口，一个开机按键。

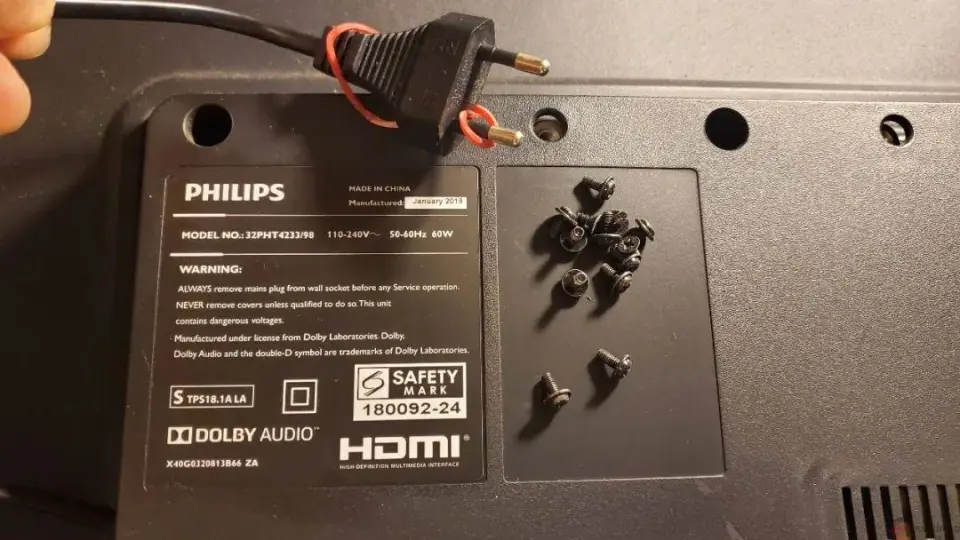

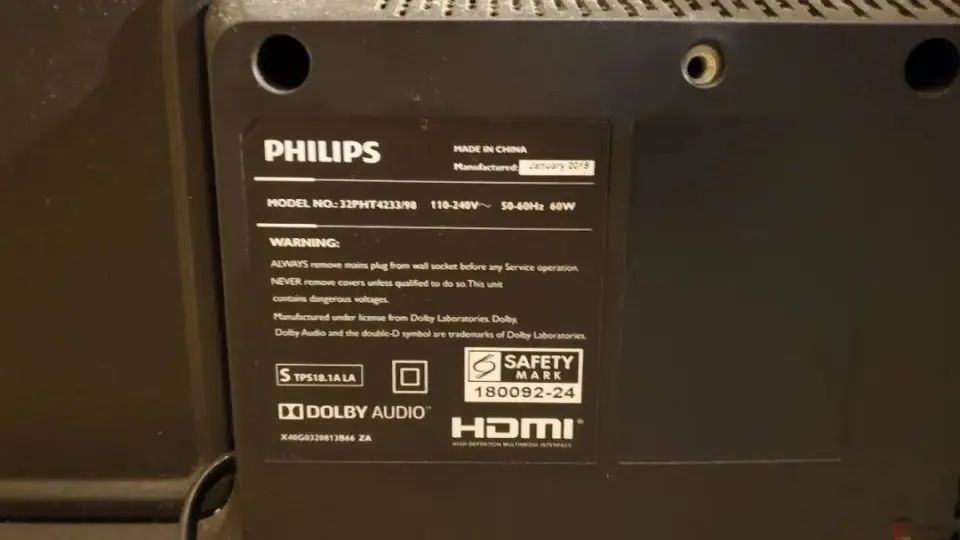

背后参数，110-240V都可以用，40瓦，中国制造。

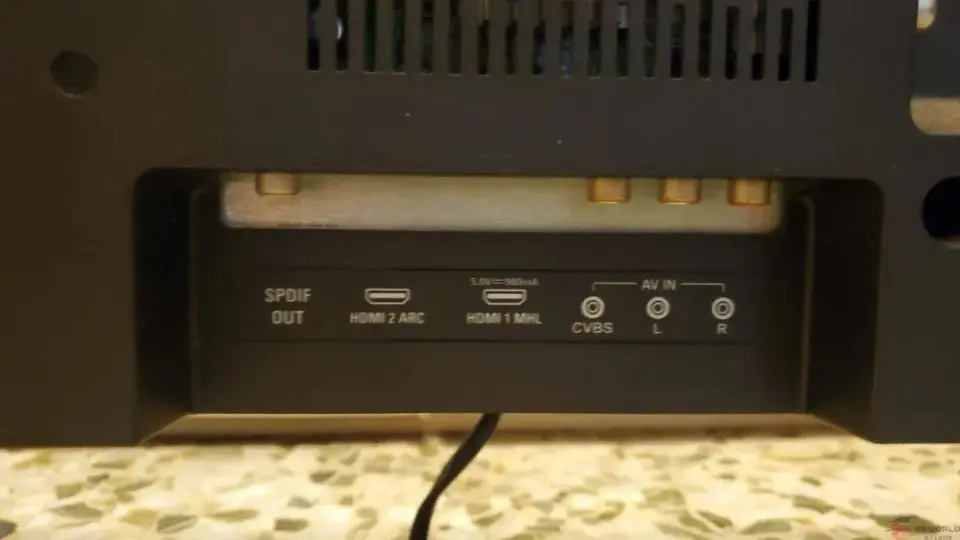

接口有一个s端子，HDMI接口两个，AV IN接口3个，分别是映像，左右声道。

取下全部后壳螺丝。

取下后壳，后壳上集成了遥控小板，开机按键的排线。

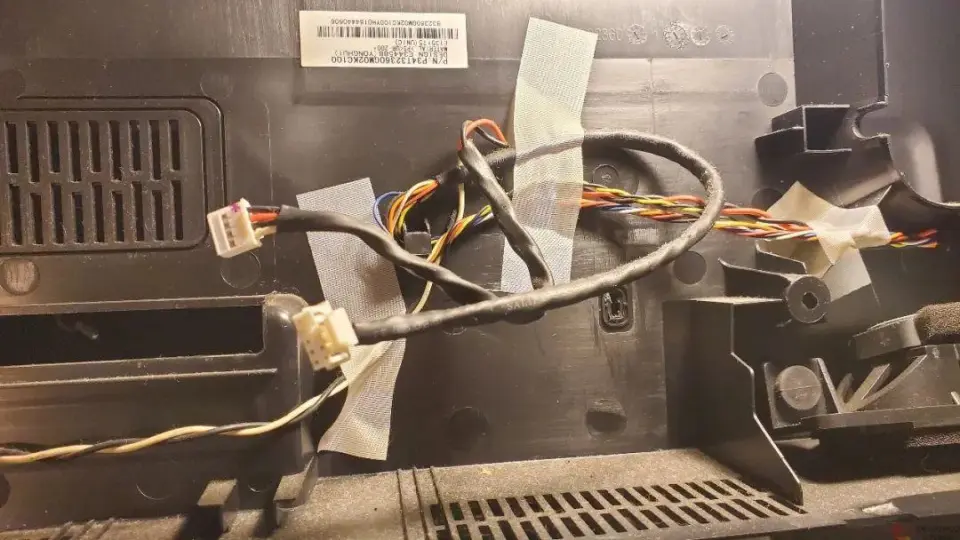

两组排线，一组是遥控小板，另一个电源。开机用。

后壳的电视标签。

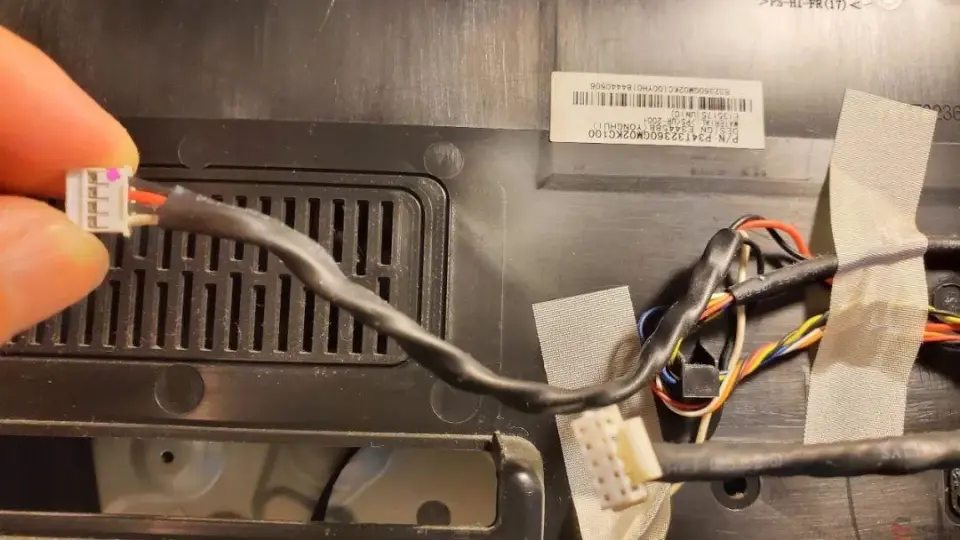

开机排线，4根，应该是开关跟LED灯的。

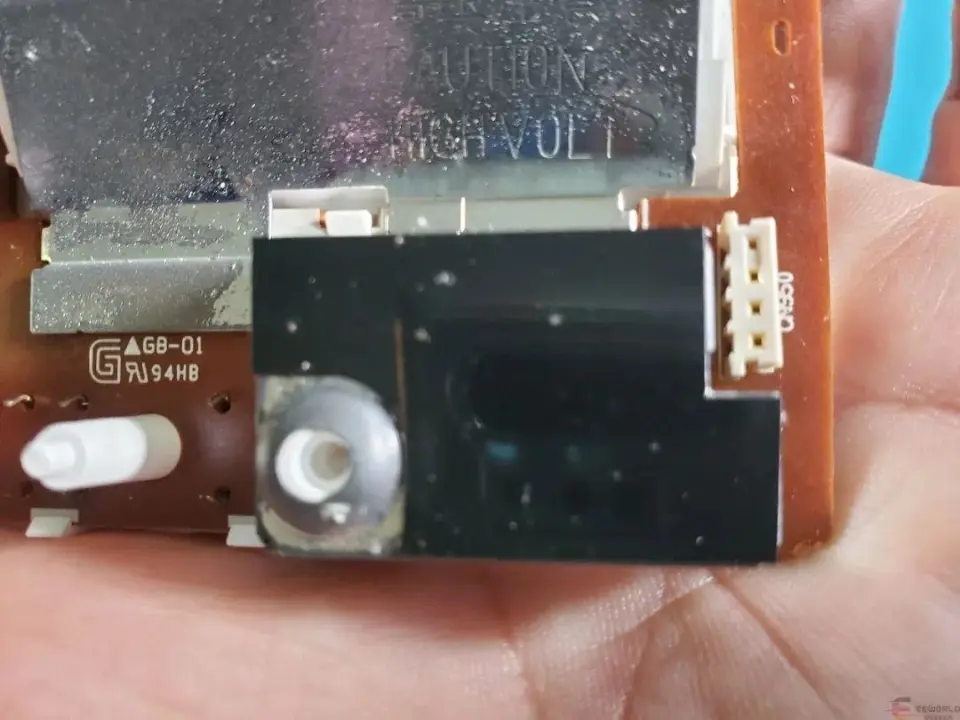

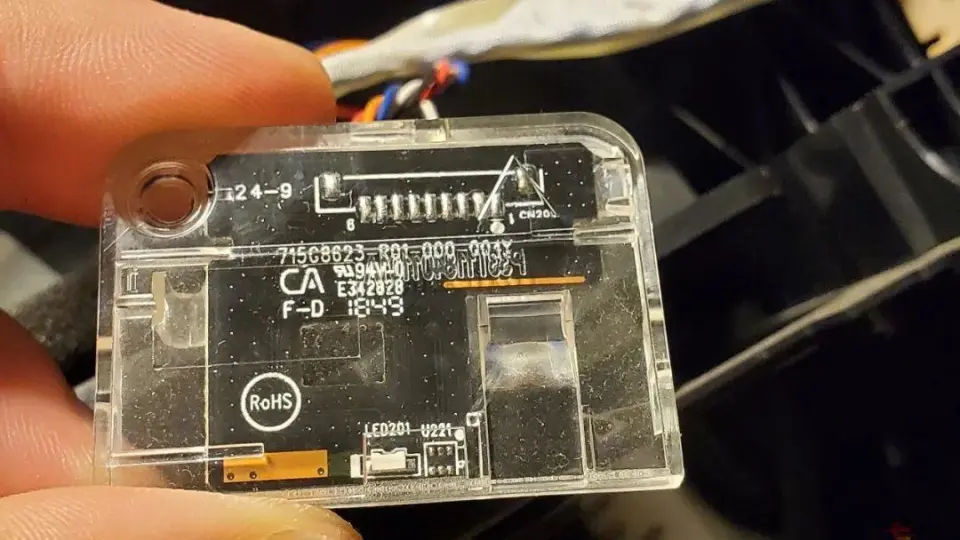

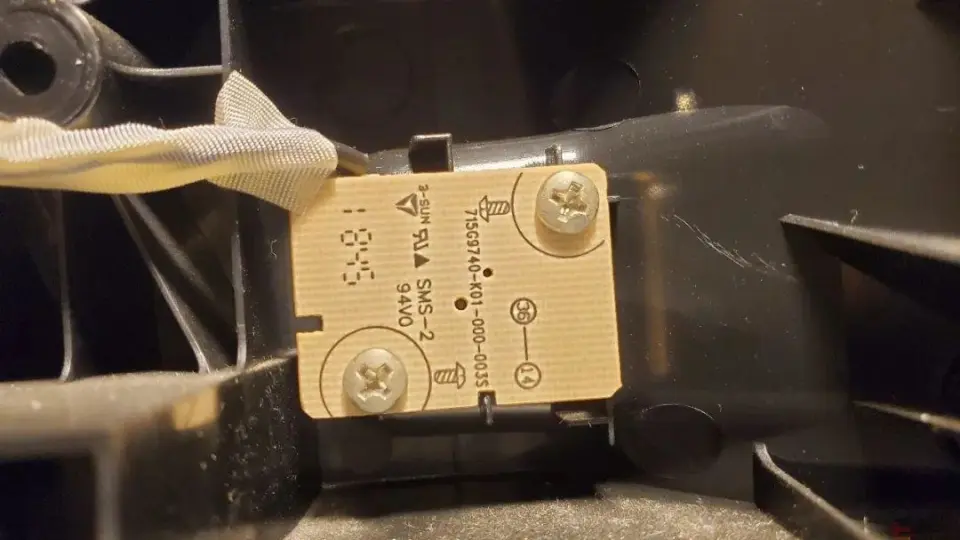

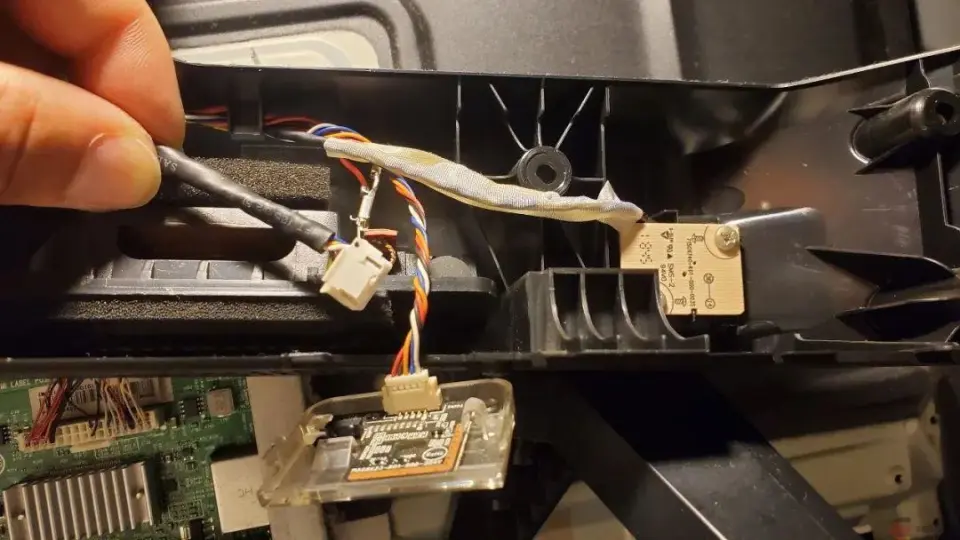

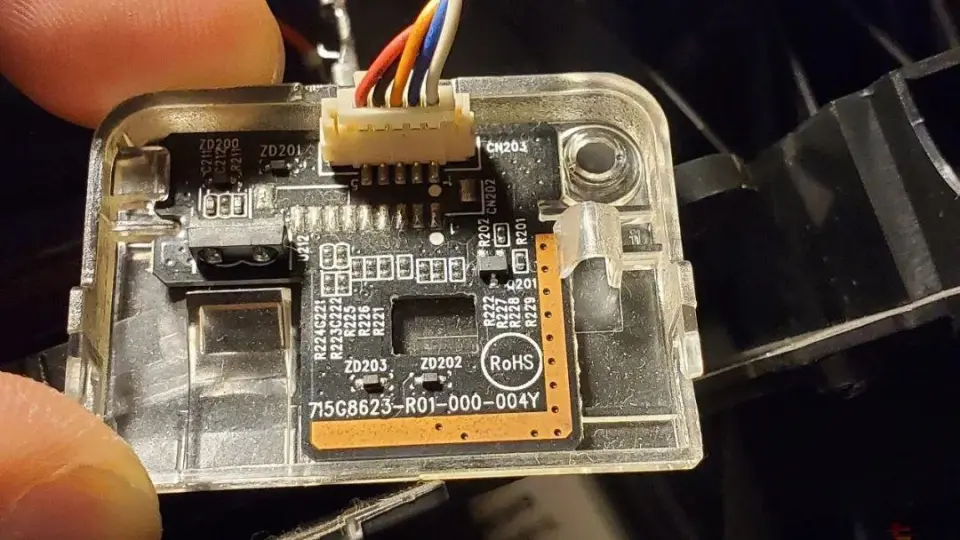

遥控小板。小板上有遥控的红外元件。

背部也有一个LED。

电视的开关机按键。

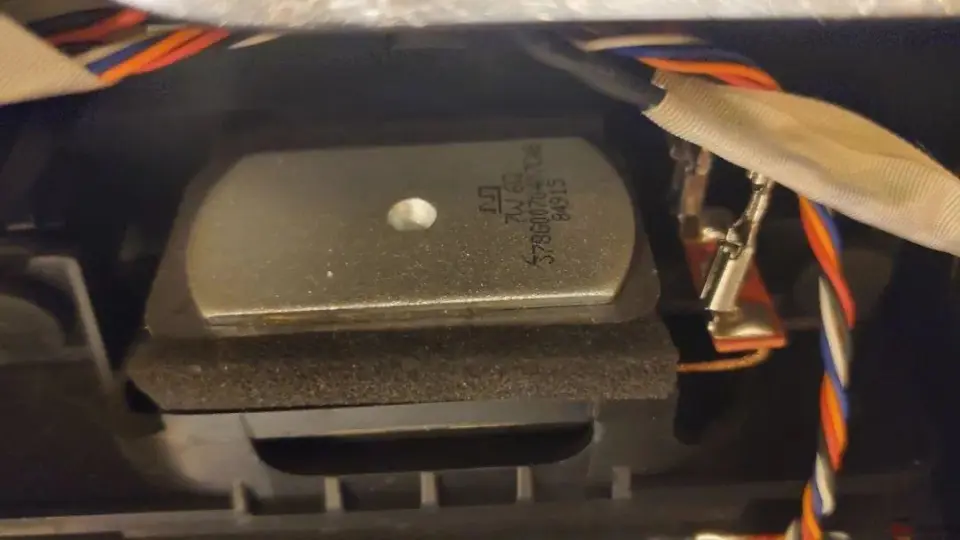

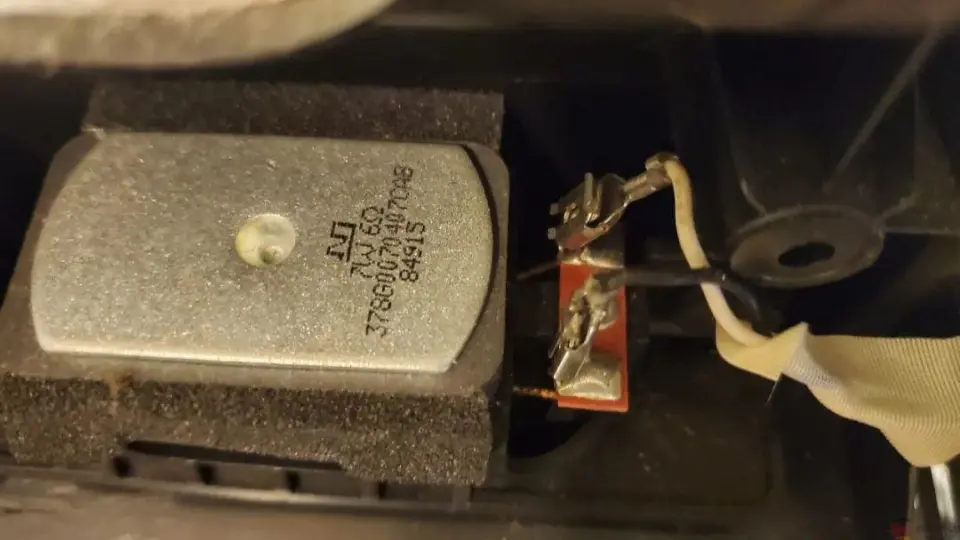

扬声器，7W6Ω的，两个端子链接。

来看主板，电视主板分两块，另一块是表现器驱动板。

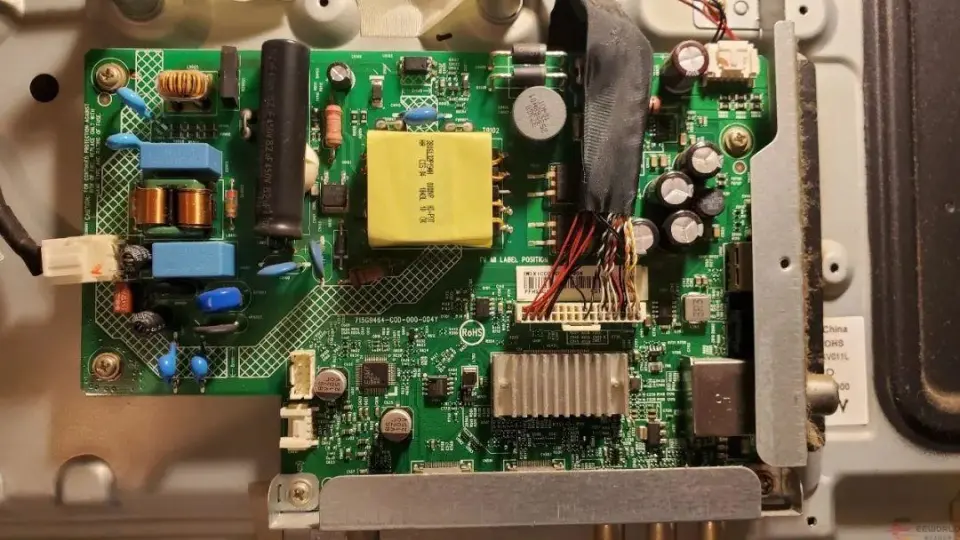

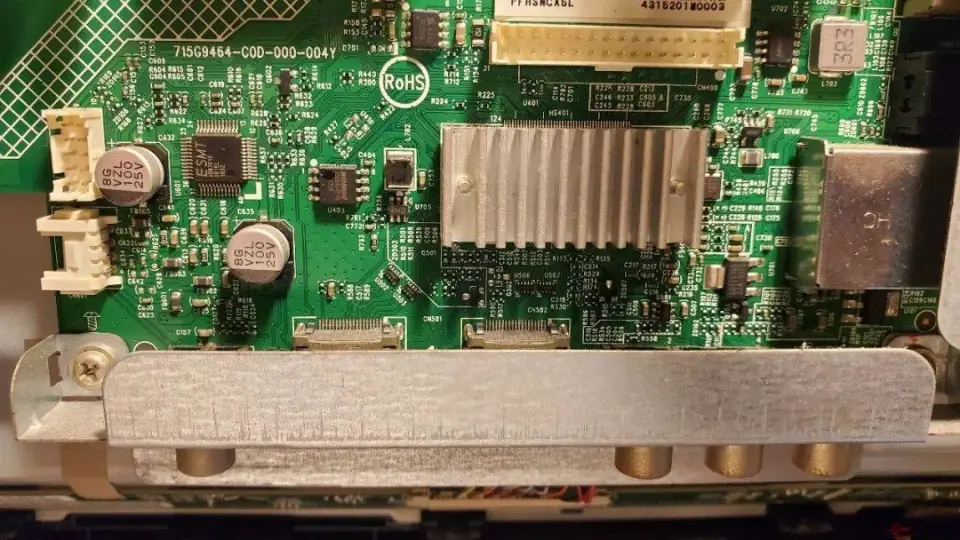

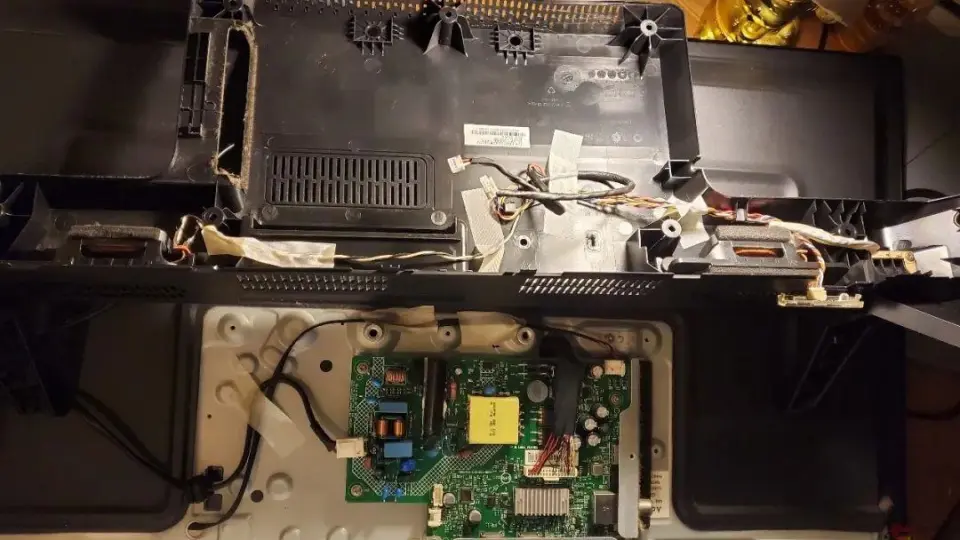

左边为电源输入，中心黄色是变压器，中心的排线最多的是毗连底部驱动板的插座，右上角4根线，猜测是毗连表现器的背光。左下就是毗连开关机，遥控。底部是扩展接口。
团体电源跟主板利用一块板，我记得之前看到的，都是电源分开的。

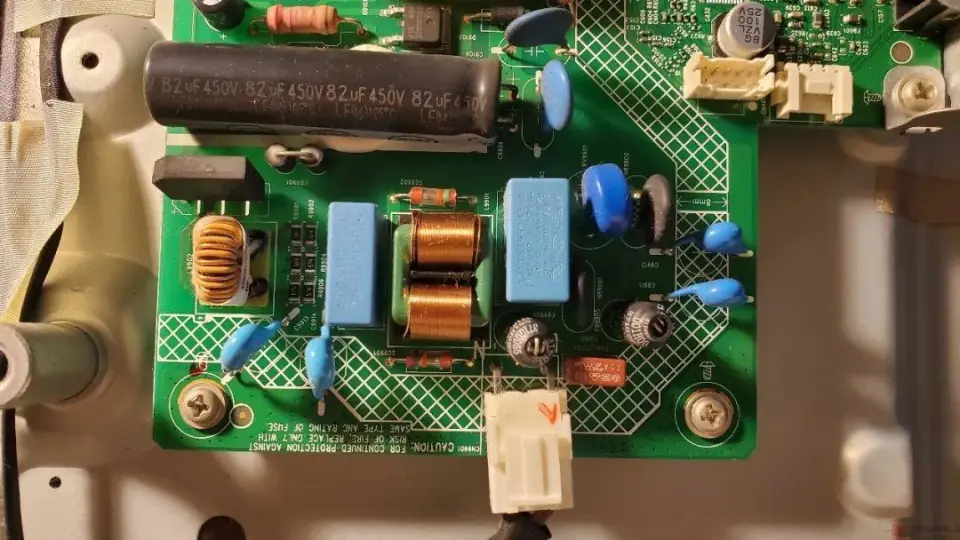

电源部分有一颗450V82微法的电容，Y电容，电感，整流桥，两颗蓝色的薄膜电容，中心一个磁环电感。

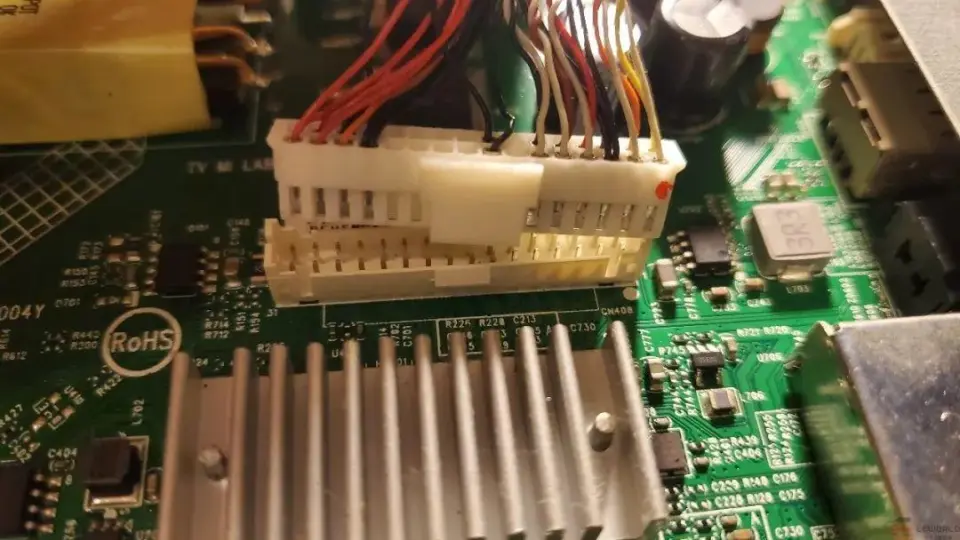

毗连底部的排线，虽然这么多，但是大概只用了一半多。两排的排线。

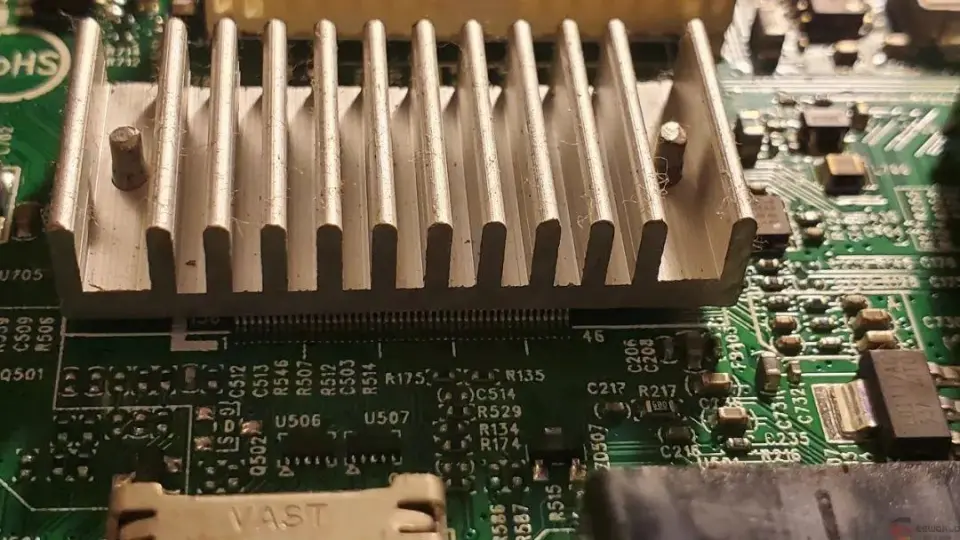

底部小板，到底部利用一排的排线，小板很长，大概三十多厘米。

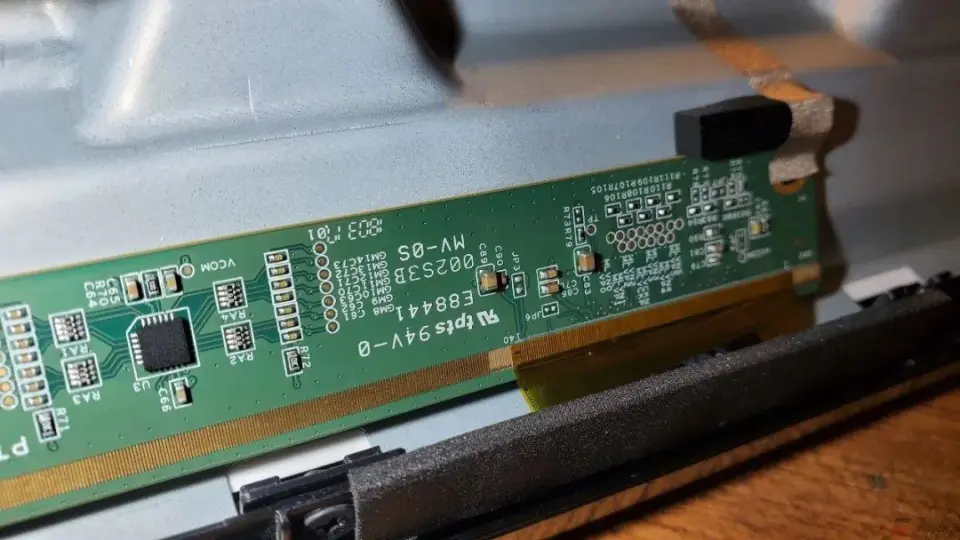

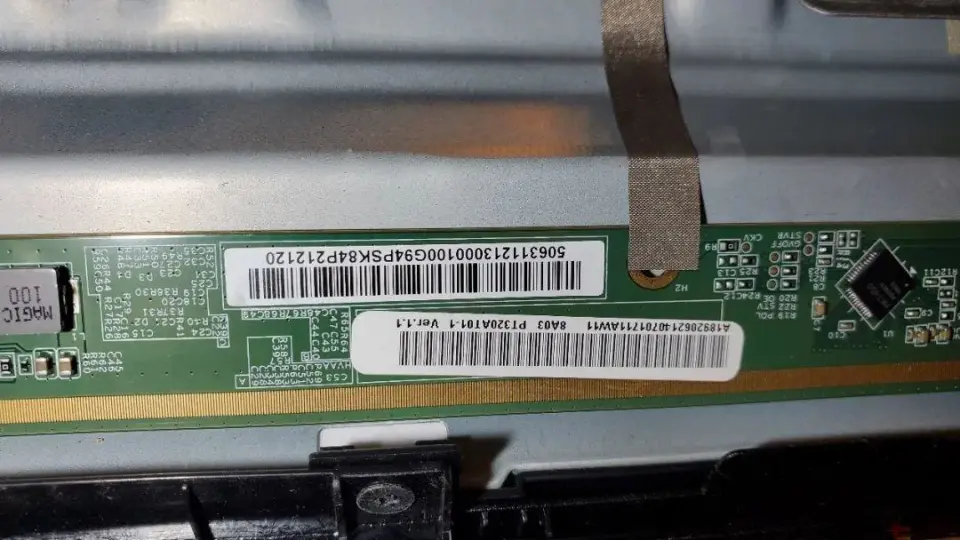

中心部分。右边有一颗HKTH A029K0的芯片，表现器驱动芯片。

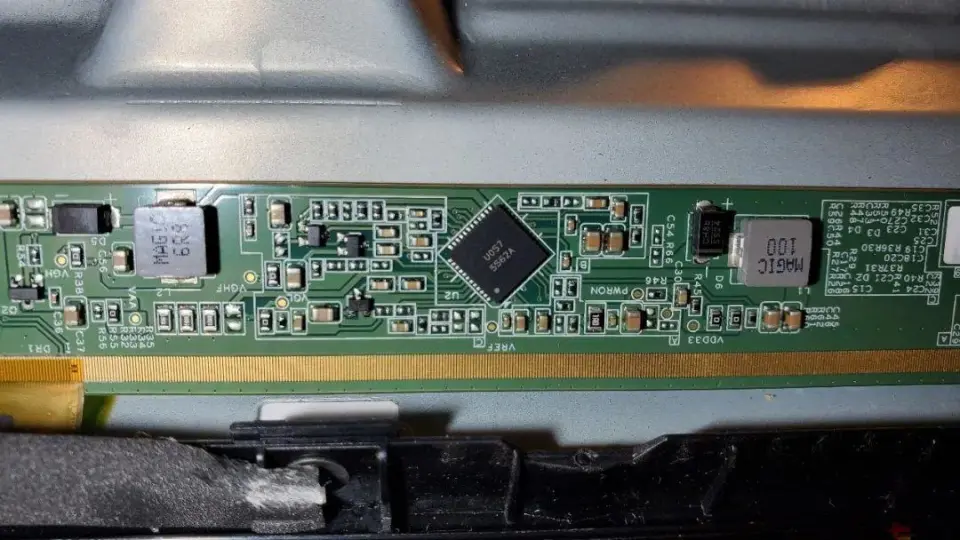

左边一颗芯片为5562A，是一颗液晶电视用高速放大器和高精度LDO偏置电源。
G5562 DC-DC转换器提供TQFN封装的薄膜晶体管（TFT）液晶表现器（LCD）面板所需的稳压电压。一个升压转换器、一个降压转换器和两个电荷泵将8V至14V的输入电压转换为四个输出电压。这些功能满意了大屏幕液晶面板的电源要求。升压转换器提供电源电压Vs，降压转换器为体系提供逻辑电压。双电荷泵独立地产生可调节的稳压输出电压VGL和VGH，以偏置LCD。这四个模块以500kHz或750kHz的固定开关频率运行。
升压和降压转换器都以异步开关模式运行。电流模式控制提供了快速的瞬态相应，并简化了回路稳定。故障掩护包罗逐周期电流限定、热停机和输出故障停机。电流模式控制用于两个电荷泵来调节其输出电压，从而最大限度地淘汰输出纹波和电容器尺寸。高压开关用于栅极电压整形，以改善TFT-LCD表现器。G5562包罗一个高速大电流运算放大器和一个高精度LDO，以进步Gamma的质量。

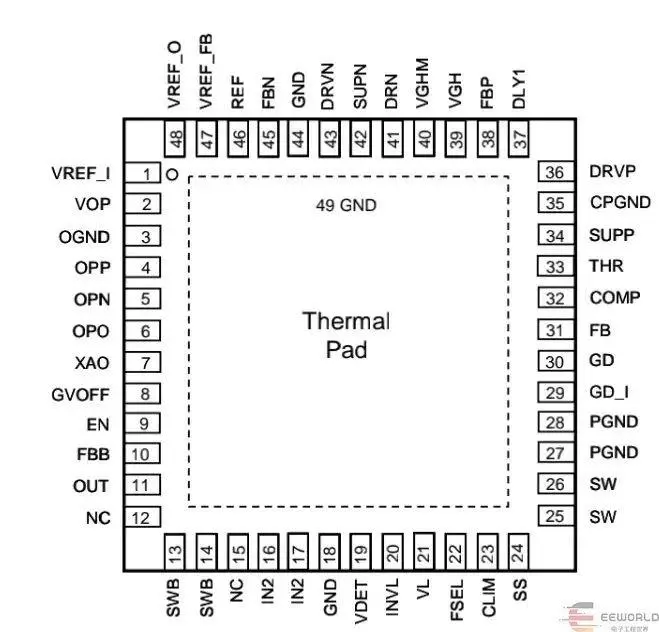

5562引脚图

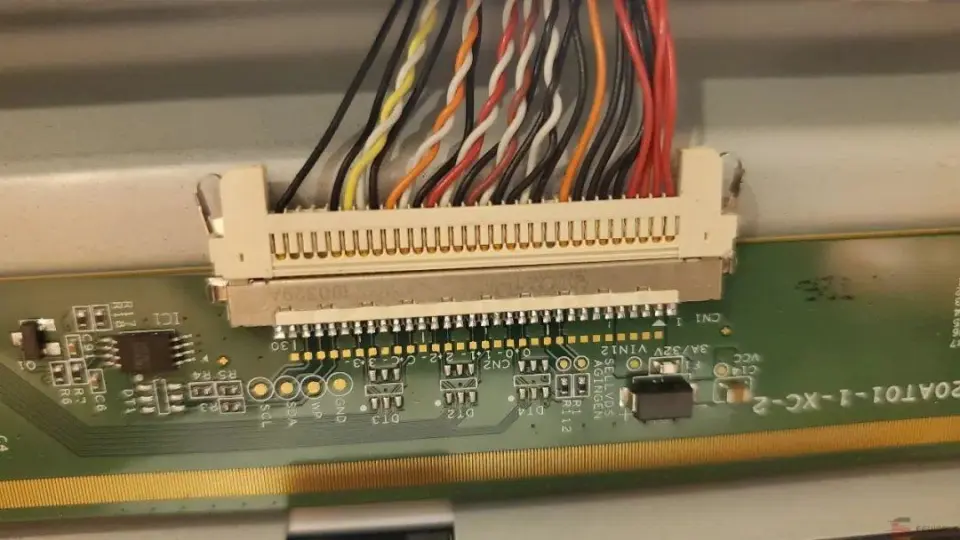

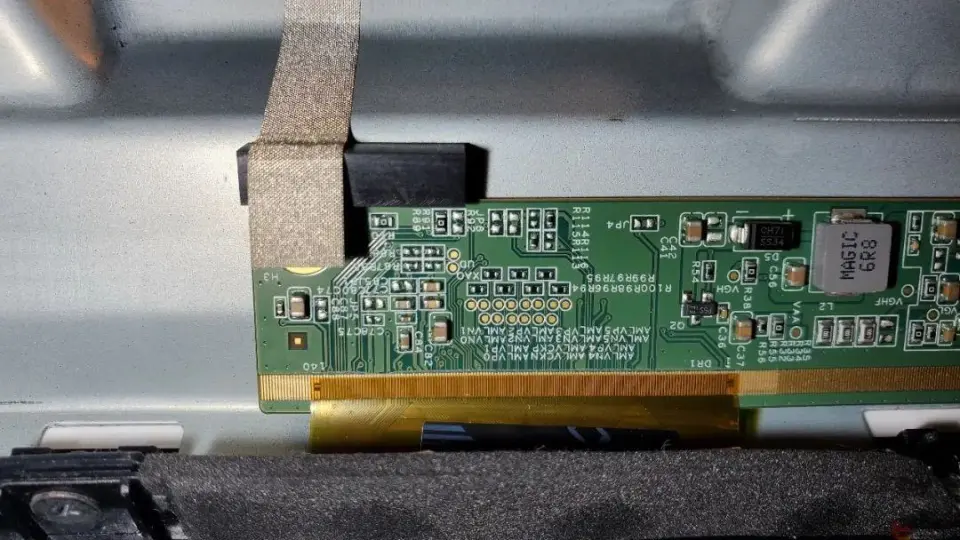

最左边，通过排线，链接到表现器。

右侧也有一个排线，就这两组排线，就可以点亮电视了。

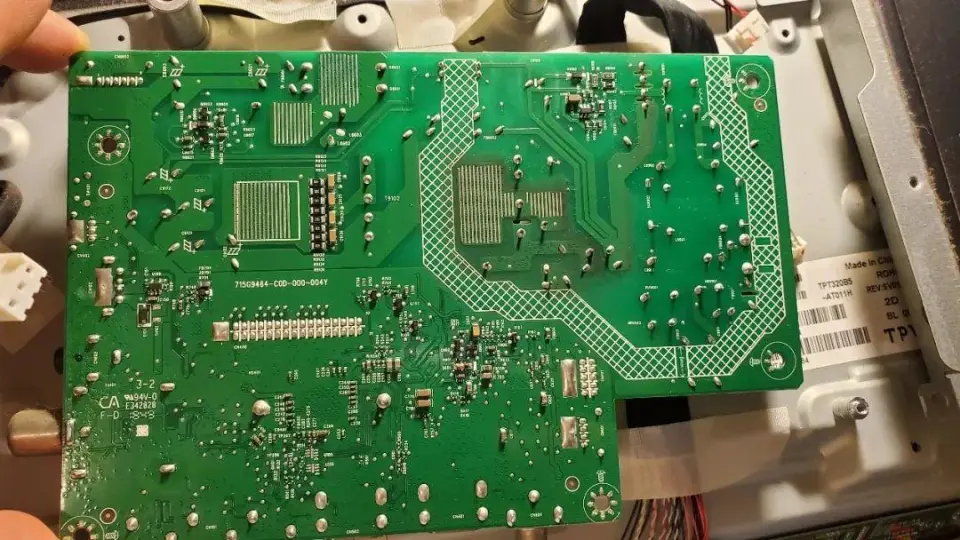

主板背部几乎没有元件，只有几个电容电阻，网格线圈起来的，应该是高压部分。

中国制造，其他的不清晰，一堆标签。

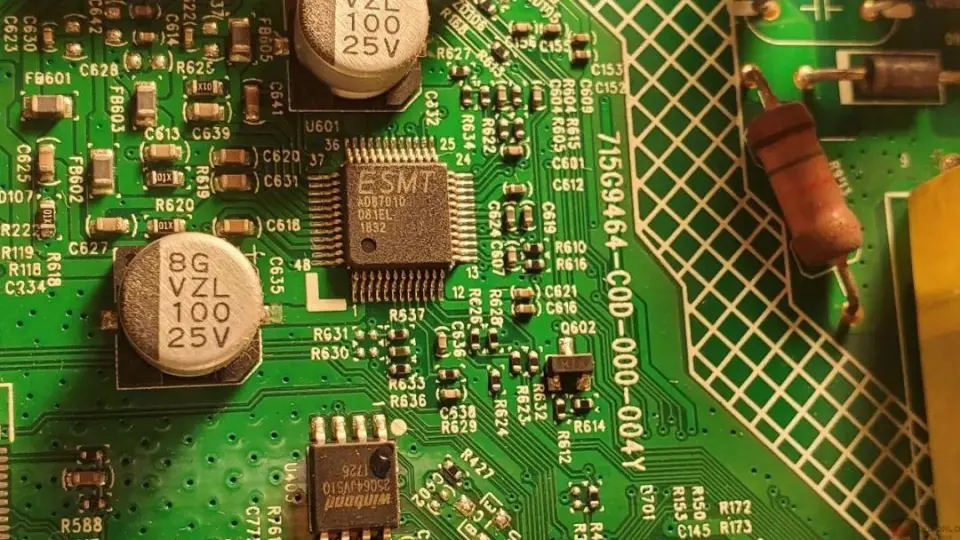

谁人ESMT是中国台湾晶豪科技的，丝印AD87010是一颗数字放大器，支持2x20瓦立体声。
下面那颗是Winbond华邦科技的，一颗串口式NOR型闪存。

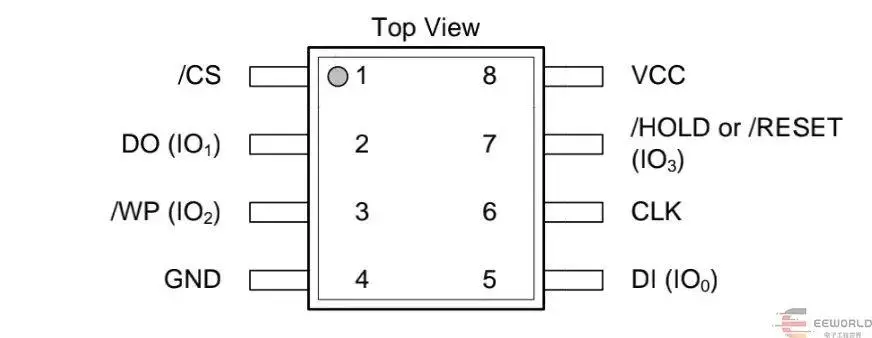

W25Q64JV（64M位）串行闪存为空间、引脚和电源有限的体系提供了一种存储办理方案。25Q系列提供了远远超出平凡串行闪存装备的机动性和性能。非常得当将代码隐蔽到RAM中，直接从双/四SPI（XIP）实验代码并存储语音、文本和数据。该装备在2.7V至3.6V的电源下运行，断电时电流斲丧低至1pA。全部装备均接纳节流空间的封装提供。W25Q64JV阵列被构造成32768个可编程页面，每个页面256字节。一次最多可以编程256个字节。页面可以按16组（4KB扇区擦除）、128组（32KB块擦除）、256组（64KB块擦除”）或整个芯片（芯片擦除）举行擦除。W25Q64JV分别具有2048个可擦除扇区和128个可擦除块。4KB的小扇区为需要数据和参数存储的应用步调提供了更大的机动性。W25Q64JV支持尺度串行外围接口（SPI）、双/四IO SPI：串行时钟、芯片选择、串行数据I1O0（DI）、V01（DO）、\1/02和1/03。W25Q64JV的SPI时钟频率支持高达133MHz，利用快速读取双/四I/O时，双I/O的等效时钟速率为266MHz（133MHz x 2），四I/O的等效频率为532MHz（133MHzx 4）。这些传输速率可以优于尺度异步8位和16位并行闪存。此外，该装备支持JEDEC尺度制造商和装备ID，以及64位唯一序列号和三个256字节的安全寄存器。

中心的主控芯片着实取不下来，一开始以为是螺丝固定，反过来一看，一坨大焊锡。没办法查察是什么主控芯片。

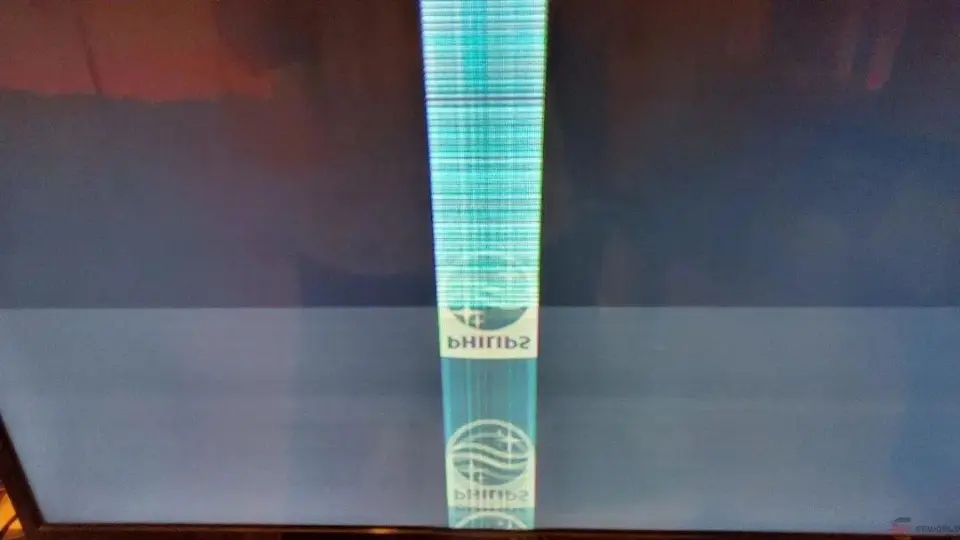

末了我换了根电源线，装归去开机，能点亮，但是花屏很严峻，一开机，白屏，然后只能表现中心位置的logo，应该是排线题目，屏幕没有碎的陈迹，感觉把排线再压一遍应该可以办理题目，已经安装起来了，就不去拆了，朋侪讲假如屏幕没题目，可以卖5新币，屏幕有题目的话不值钱，然后，我拆完装起来，丢到垃圾桶旁边了。
本次拆解，就这样了，2.3寸与32寸电视。32寸继承当垃圾扔了，2.3寸放归去了。下次拆其他好玩意。
有感爱好的，大概文中描述不精确的，欢迎引导。多谢。
